HydroLANDSCAPE 2022: Como criar uma prancha técnica de irrigação

Autor: Érica Alves da Silva - Data: 15/10/2025

N
este mês, você vai aprender como montar uma prancha técnica de irrigação utilizando o CAD com o HydroLANDSCAPE.

1. Inserindo Imagens dos Itens

Com o CAD e o HydroLANDSCAPE abertos, após finalizar todo o projeto, vá até a aba Quantifica e Gera Legenda.

Escolha o item desejado, clique na aba Fotos, selecione a imagem e insira-a no local desejado no projeto.

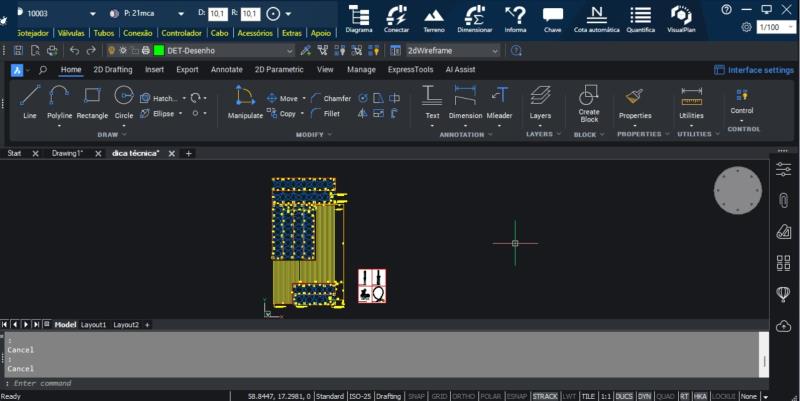

No exemplo, inseri quatro imagens ao lado da planta baixa: um aspersor, uma válvula, uma bomba e um gotejador.

2. Adicionando Detalhes de Instalação

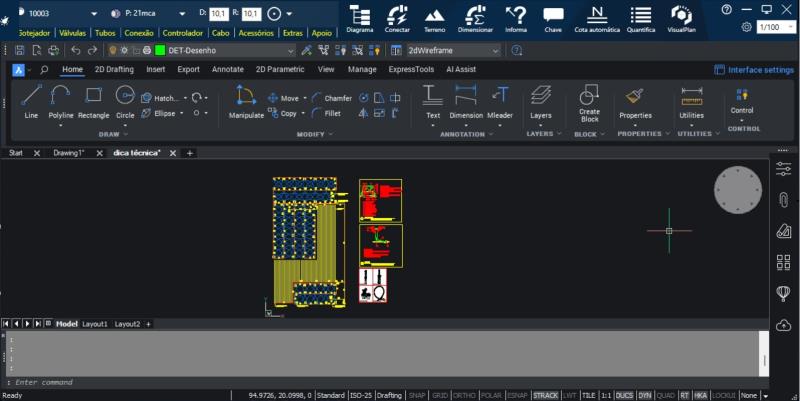

Em seguida, adicionei os detalhes. Inseri, detalhes de instalação da válvula e do aspersor, posicionei esses detalhes acima das imagens, mantendo o alinhamento ao lado da planta baixa.

3. Inserindo as Legendas

Na mesma aba, selecionei os elementos que desejo incluir na legenda, aspersores, gotejadores, tubos e válvulas.

Antes de inserir a legenda, ajustei as informações para que estivessem de acordo com o projeto, desmarcando opções desnecessárias como detalhes e código.

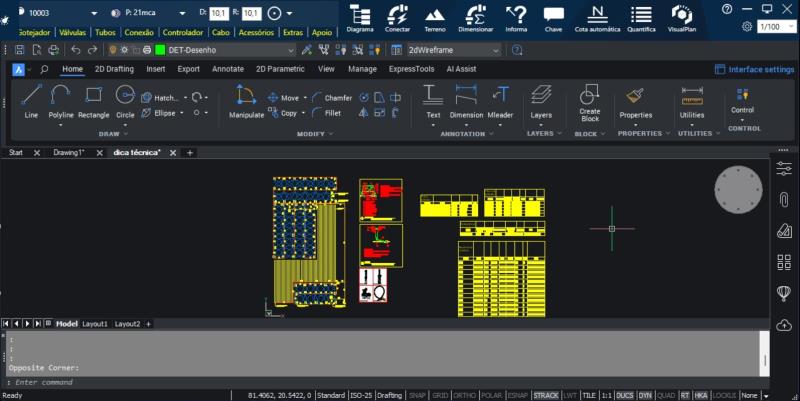

Após inserir a legenda no CAD, fiz ajustes na tabela. É possível editar os espaços das fileiras clicando sobre a tabela. Para editar o conteúdo de uma célula, dê um clique com o mouse sobre ela.

Organizei as legendas em blocos, uma sobre a outra, com espaçamento adequado para manter uma boa apresentação.

4. Criando a Prancha

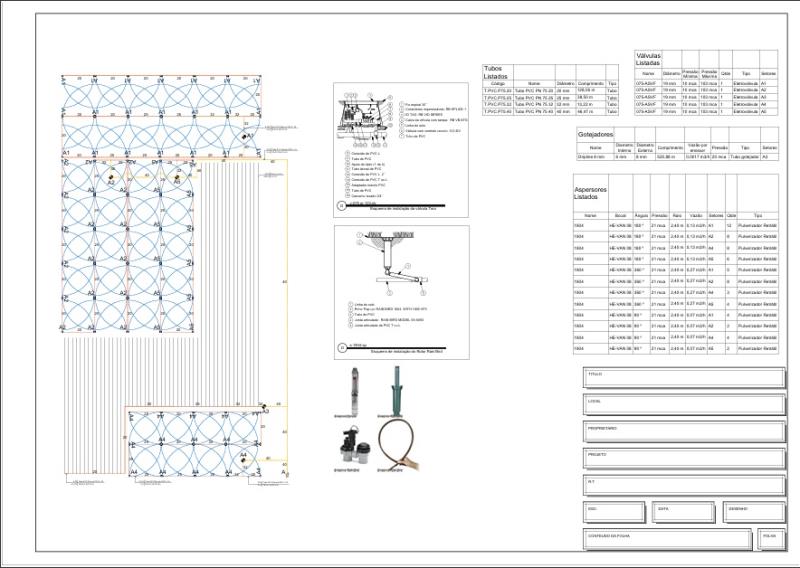

Agora vamos gerar a prancha técnica:

Na barra de comandos do Hydro, clique na aba Extras e selecione a opção Paper Space.

Escolha o formato do papel e a escala desejada.

Insira a legenda, se necessário, e clique em OK.

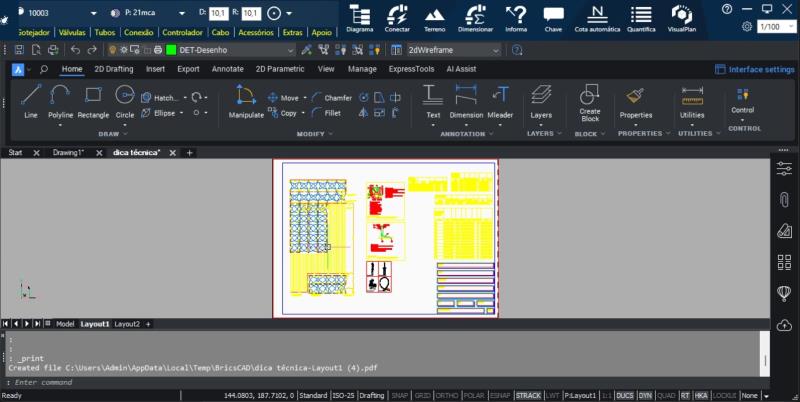

A prancha será inserida no layout com a viewport. Clique duas vezes dentro da viewport e utilize o comando PAN para ajustar o posicionamento sem alterar a escala do projeto.

Caso precise criar uma nova viewport para ajustar melhor as tabelas:

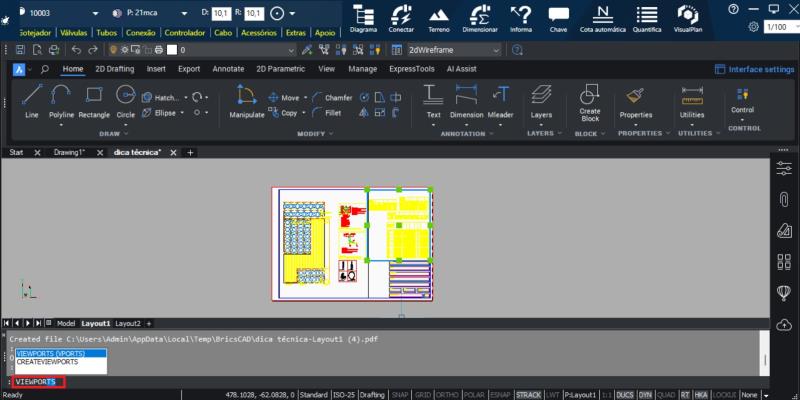

Digite VIEWPORT na barra de comandos e desenhe a área onde ela ficará.

Clique dentro da nova viewport para ajustá-la.

Use o scroll do mouse para dar zoom ou defina uma escala específica com o comando ZOOM, utilizando os fatores de escala com o comando 1.000xp/100xp
