HydroLANDSCAPE 2022: Como Utilizar a Aba Quantifica para Gerar Legendas Corretamente

Na dica técnica de hoje, vamos aprender como utilizar a aba Quantifica de forma eficiente para gerar legendas no seu projeto de maneira correta e organizada.

1- Após concluir o projeto, vá até a aba Quantifica, localizada na barra de ferramentas do Hydro. Em seguida, clique em Quantifica e gera legenda. Logo após, tecle Enter no teclado. Uma nova janela será aberta automaticamente.

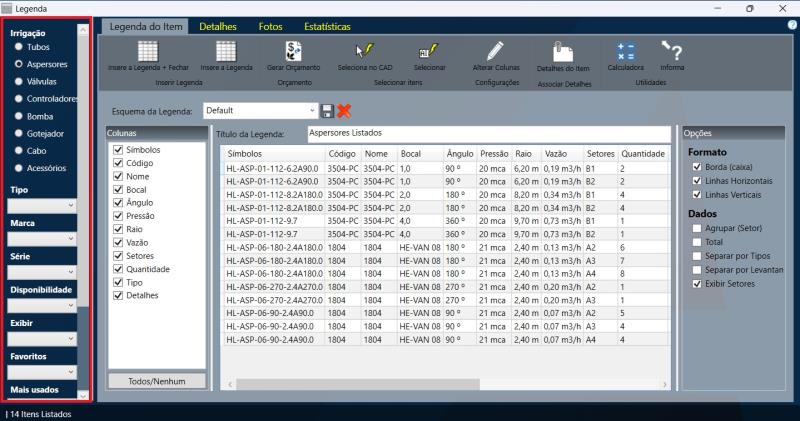

2- Com a nova janela aberta, logo no lado esquerdo da interface, temos a opção de selecionar o item para o qual desejamos criar a legenda. Também estão disponíveis filtros que permitem refinar a seleção com mais precisão.

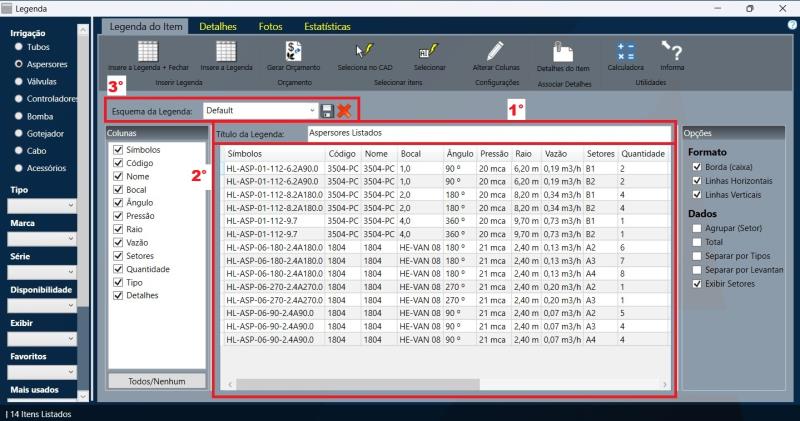

3- Na primeira aba, chamada Legenda do item, encontramos a seção Colunas, onde é possível selecionar quais informações serão exibidas na tabela. Abaixo, há um botão que permite selecionar todas as opções de uma vez ou desmarcar todas, otimizando o processo de configuração.

4- Ao lado, temos a tabela, onde é possível editar seu título e, ao clicar sobre os títulos de cada coluna, é possível ordenar os dados em ordem crescente, decrescente ou alfabética, dependendo da natureza da informação. Além disso, na parte superior, em Esquema de Legenda, é possível nomear e salvar um modelo de legenda. Dessa forma, sempre que precisar utilizá-lo, a legenda será inserida com as configurações previamente salvas, sem a necessidade de reconfigurar a cada nova inserção.

5- A seção Opções, possibilita definir o formato da tabela (caso a opção Tabela Desenhada esteja ativada) e escolher como as informações serão agrupadas: por setor, por total, por tipo de item, por levantamento ou ainda optar por exibir os setores.

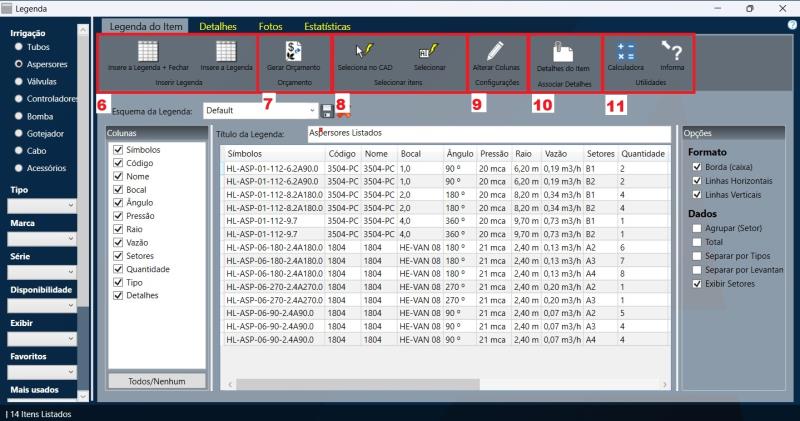

6- Na parte superior da janela, dentro da seção Inserir Legenda, temos dois botões: Inserir e Fechar, que insere a legenda no projeto e fecha a janela, e Inserir, que insere a legenda mantendo a janela aberta para novas ações.

7- A seção Orçamentos possui o botão Gerar Orçamento. Ao clicar, será aberta uma janela para que você possa nomear o arquivo e escolher o local de salvamento. Após salvar, o orçamento será automaticamente aberto no CalcLANDSCAPE, onde é possível organizar, editar e complementar as informações do orçamento de forma detalhada.

8- Em sequência, temos a seção Selecionar Itens. Ao selecionar um item na tabela e clicar para selecionar no CAD, o software irá destacar esse item no desenho após pressionar Enter, facilitando sua localização. Também é possível clicar em um item da tabela e usar o botão Selecionar para que ele seja selecionado diretamente no HydroLANDSCAPE, o que permite, reaplicá-lo.

9- Na seção Configurações, o botão Alterar Colunas permite personalizar os nomes das colunas exibidas. Ao clicar nele, será aberta uma nova janela onde é possível inserir um novo nome para cada coluna e aplicar as alterações clicando em OK.

10- Já na seção Associar Detalhes, através do botão Detalhes do Item, é possível associar detalhes disponíveis no banco de dados ao item selecionado, tornando o projeto mais completo e técnico.

11- Por fim, na seção Utilidades, encontramos o botão Calculadora, que abre a calculadora do seu computador, e o botão Informa, que, ao ser utilizado sobre um item selecionado da tabela, abre uma janela com todas as especificações e detalhes técnicos daquele item.
