HydroLANDSCAPE 2022: Como modificar tamanho de fontes e símbolos

Autor: Érica Alves da Silva - Data: 15/10/2025

Na dica técnica deste mês, vamos aprender como alterar as fontes e os símbolos em um projeto de irrigação por meio das configurações do HydroLANDSCAPE.

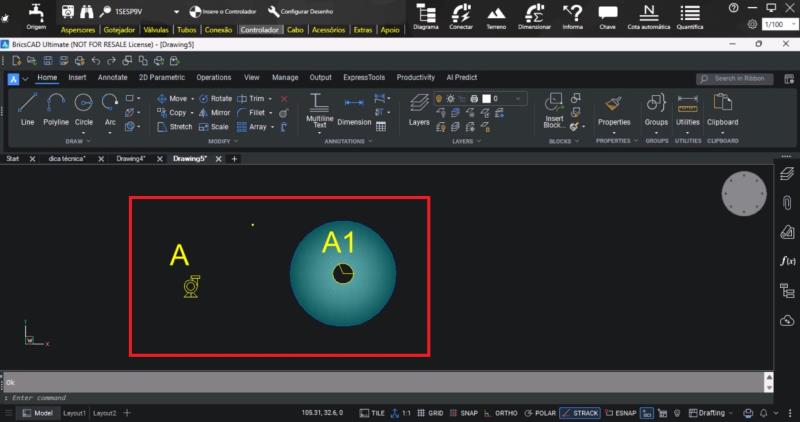

O passo a passo mostrará como ajustar o tamanho das fontes utilizadas nos setores, tabelas, chaves e símbolos, incluindo origens, aspersores, bombas, controladores, válvulas e acessórios.
Essas modificações são feitas através do menu de Configurações do Sistema, mais especificamente na aba “Opções de Desenho”, onde é possível personalizar as fontes e os tamanhos de cada categoria de elemento. Após realizar as alterações desejadas, é importante salvar as configurações personalizadas e criar um novo arquivo para que as mudanças passem a valer.

1. Acesso às Configurações do Sistema

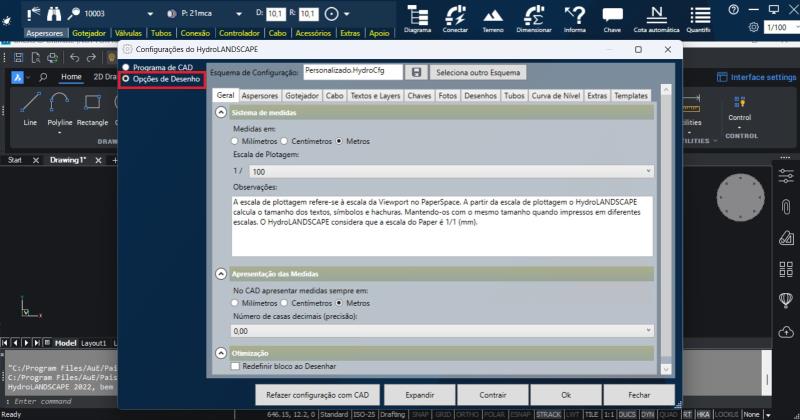

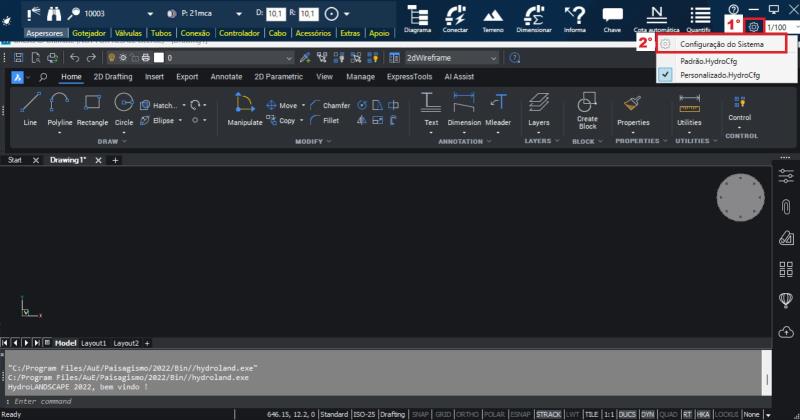

No canto superior direito da tela, clique no ícone de engrenagem. Selecione Configurações do Sistema. Na janela que se abrir, clique em Opções de Desenho.
Dentro dessa janela, você encontrará diversas abas que permitem personalizar textos, layers e símbolos do projeto.

2. Modificação das Fontes e Tamanhos

Aba Textos e Layers: permite alterar o tamanho da fonte da legenda e do texto indicativo dos setores.

Aba Chaves: possibilita ajustar o tamanho das fontes de tubos, aspersores, gotejadores, válvulas, controladores, acessórios, origem e cabos. Também é possível modificar o tamanho das chaves dos aspersores, válvulas e origem.

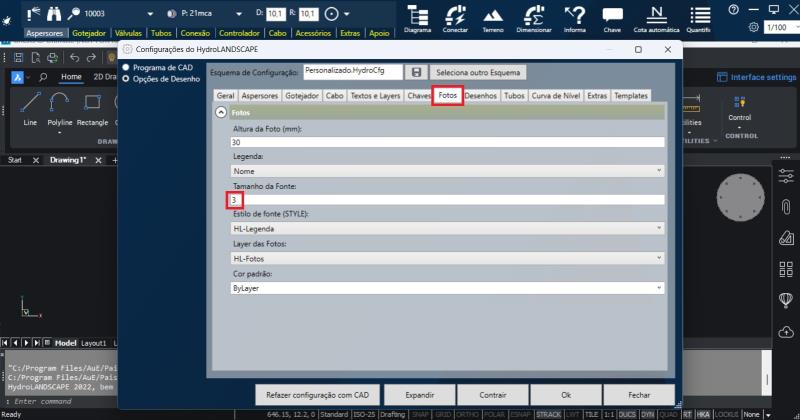

Aba Fotos: permite alterar o tamanho da fonte caso a foto possua legenda.

Aba Desenhos: oferece opções para modificar o tamanho dos símbolos de origem, aspersores, válvulas, controladores, conexões e acessórios.

3. Salvamento das Alterações

Após realizar todas as modificações desejadas, clique no ícone de disquete para salvar. Uma janela de confirmação será exibida informando que as alterações foram salvas com sucesso. Clique em OK e feche a janela.

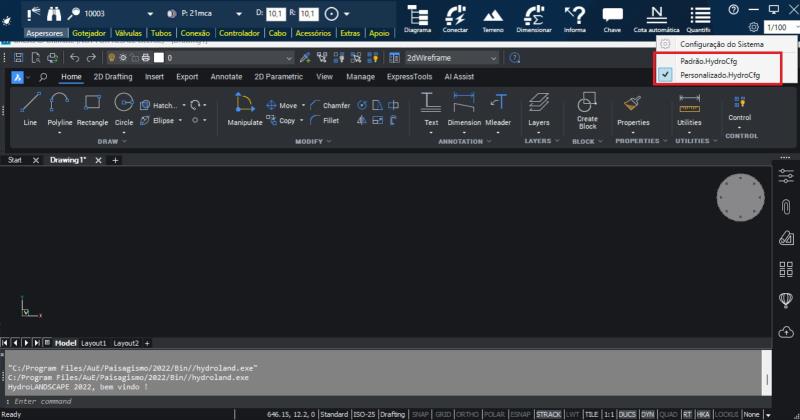

Importante: As configurações personalizadas serão gravadas com o nome “Personalizado”. No botão de configurações, você poderá alternar entre as opções Padrão e Personalizado, mantenha marcada a opção Personalizado para aplicar suas novas configurações.
Por fim, crie um novo arquivo e inicie um novo projeto para que as alterações entrem em vigor.
