HydroLANDSCAPE 2022: Utilizando o XREF para integrar projetos

Orecurso XREF (External Reference) do AutoCAD é uma ferramenta essencial para quem trabalha em projetos multidisciplinares, como arquitetura, paisagismo e irrigação. Quando utilizado junto ao HydroLANDSCAPE, ele garante maior organização, segurança e agilidade no desenvolvimento de projetos, permitindo trabalhar com diferentes arquivos integrados sem comprometer a integridade da base arquitetônica.

O que é o XREF?

O XREF consiste em vincular um arquivo externo dentro de um novo desenho. Essa referência funciona como uma “janela” para visualizar e trabalhar sobre um projeto de base (geralmente arquitetônico) sem que o arquivo original sofra alterações.

Passo a passo para usar o XREF com HydroLANDSCAPE

1- Crie a base arquitetônica
Elabore o projeto arquitetônico no AutoCAD e salve-o em seu computador. Esse será o arquivo-base que servirá de referência.

2- Abra um novo arquivo para a irrigação
Abra um novo desenho no AutoCAD onde será desenvolvido o projeto de irrigação.

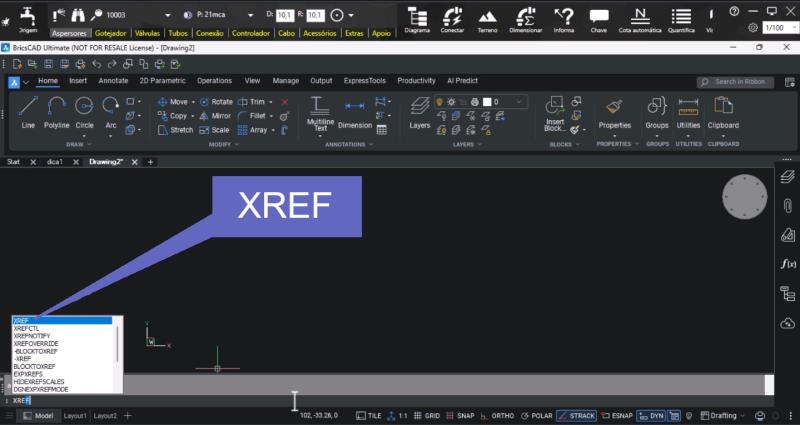

Na barra de comandos, digite XREF.

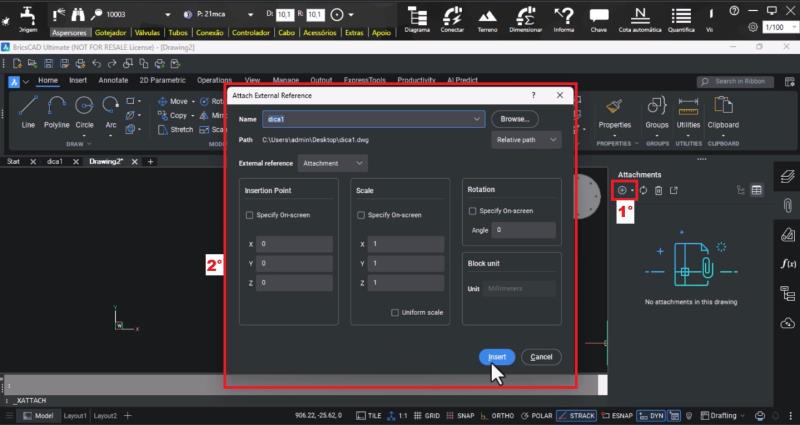

Será aberta a janela e nela clique no ícone “+” para adicionar um novo arquivo e selecione a base arquitetônica salva anteriormente.
Ao abrir, será exibida uma janela com parâmetros de inserção (ponto de inserção, escala e rotação). Na maioria dos casos, não é necessário alterar nada, basta confirmar em “Insert”.

3- Trabalhando com a referência
O arquivo arquitetônico será inserido como referência, mantendo a mesma posição dos eixos do desenho original.
Importante: esse arquivo não poderá ser alterado diretamente, servindo apenas como guia para criação do paisagismo.

Vantagens do uso do XREF

Proteção do arquivo-base: impede alterações acidentais na planta arquitetônica.
Atualização automática: se o arquivo original for modificado, ao abrir o arquivo com o XREF o AutoCAD exibirá uma mensagem de atualização. Basta aceitar para que o desenho seja sincronizado.
Organização do projeto: separa as disciplinas (arquitetura, paisagismo, elétrica, hidráulica etc.) em arquivos distintos, evitando confusões.
Colaboração: permite que diferentes profissionais trabalhem de forma paralela, cada um em sua área, mantendo a compatibilidade.

Cuidados ao usar o XREF com HydroLANDSCAPE

Caso o paisagismo seja feito diretamente no arquivo original, ele não poderá ser manipulado no arquivo que contém apenas a referência. É recomendável manter uma pasta organizada com os arquivos associados, pois o AutoCAD precisa localizar os caminhos corretos dos XREFs.

Em resumo, o uso do XREF com o HydroLANDSCAPE é uma prática que traz mais segurança, eficiência e integração entre equipes e disciplinas. É uma solução robusta para quem busca precisão e facilidade na atualização dos projetos.
