CAD: como criar e configurar cotas
Autor: Fernando Alves - Data: 05/11/2025
A cotagem correta é essencial em qualquer projeto técnico. Ela garante leitura clara, evita erros e dá acabamento profissional ao desenho. Neste artigo, mostramos de forma simples como criar cotas no CAD, configuradas para trabalhar em metros e prontas para impressão.
Na impressão, o texto deve ter cerca de 2,5 mm de altura e as setas, 3,5 mm. Neste tutorial, configuraremos a escala 1:50, usando valores padrão de estilo que podem ser ajustados para outras escalas apenas alterando o Dim scale overall, na aba Fit.
Referência às normas ABNT
A ABNT traz alguns padrões aplicáveis a desenhos técnicos:
NBR 8402: estabelece que a altura mínima das letras em desenhos deve ser de aproximadamente 2,5 mm para garantir legibilidade.
NBR 10126: define que as cotas devem ser posicionadas de forma clara, localizadas na vista ou corte que melhor represente o elemento, facilitando a interpretação do desenho.
NBR 8403: orienta que a largura das linhas e elementos gráficos deve ser proporcional à escala do desenho, garantindo consistência e clareza visual.
Essas orientações asseguram que qualquer projeto técnico seja claro, legível e padronizado, servindo como base para a configuração de cotas no CAD.

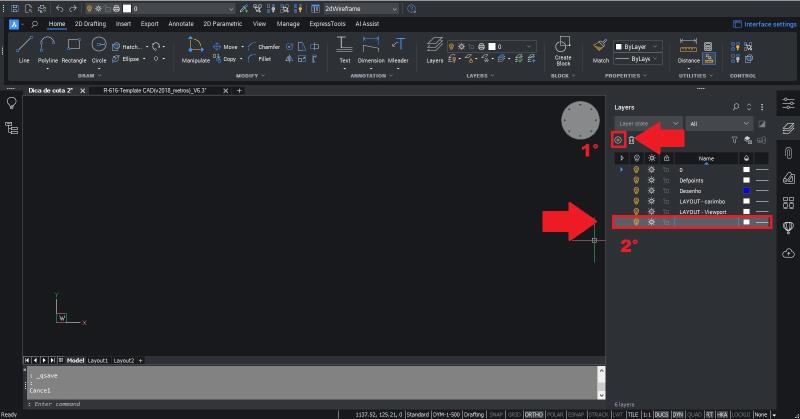

Criando uma camada
Antes de tudo, criaremos uma camada (Layer) para as cotas. Isso mantém o desenho organizado e facilita o controle da visibilidade e da impressão das medidas.
Abra o Gerenciador de Camadas (Layer Properties).Clique em Nova camada e nomeie como CHAMADA - cotas.Escolha uma cor que contraste bem com o desenho.Defina o tipo de linha como contínua e mantenha a espessura padrão.
Ative essa camada para que todas as cotas criadas fiquem nela automaticamente.
Configurando a cota no CAD
Para simplificar o processo, vamos definir valores padrão para todos os elementos da cota (texto, setas, linhas). A única configuração que muda entre escalas é o Dim scale overall, na aba Fit, que ajusta proporcionalmente todos os elementos para a impressão.

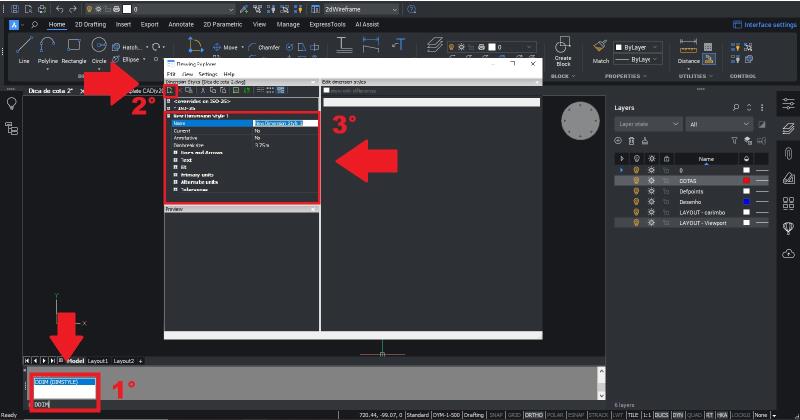

Abra o Gerenciador de Estilos de Cota.

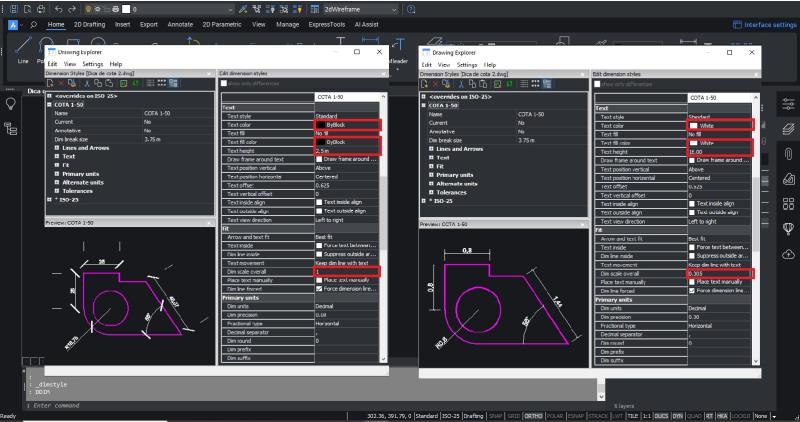

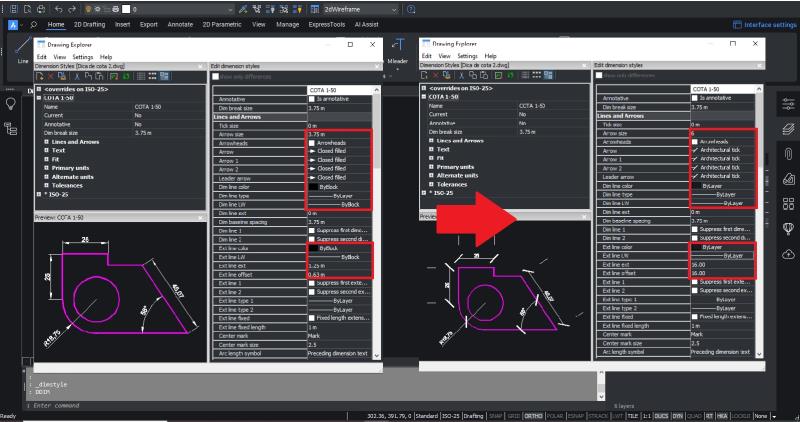

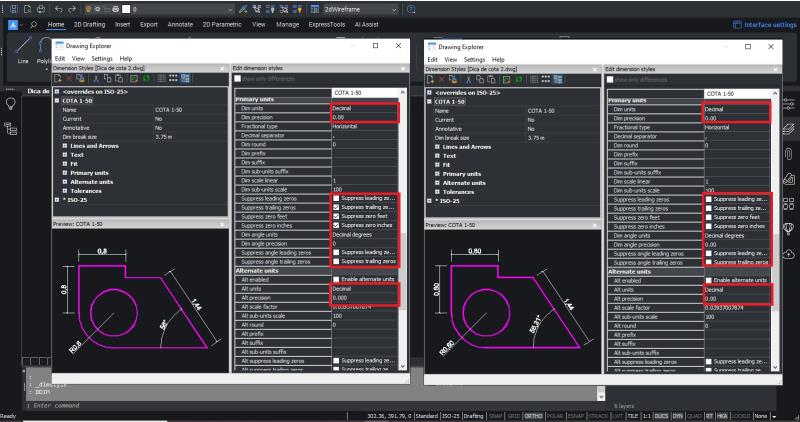

Crie um novo estilo e nomeie como Cota 1-50.Defina os valores principais:Arrow size: 6,00 mExt line ext: 16,00 mExt line offset: 16,00 m
Text height: 16,00 m
Aplique e teste.

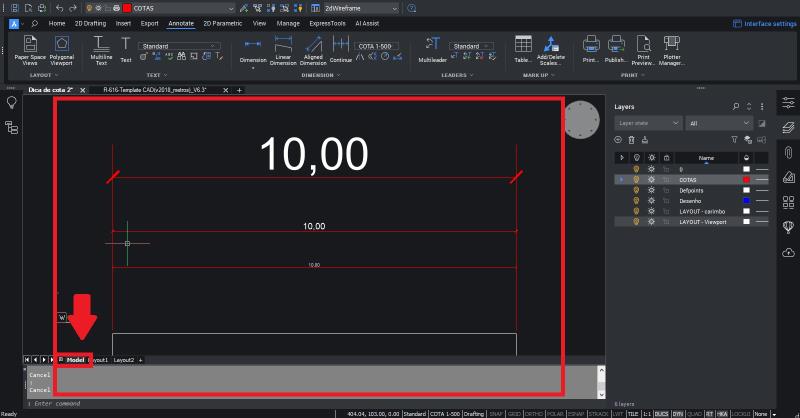

Use o estilo Cota 1-50 nas cotas do projeto e visualize a impressão na escala 1:50. Se o texto e as setas forem legíveis no papel, o estilo está configurado corretamente.
Calculando o Dim scale overall (na aba Fit)
O Fit ajusta todos os elementos proporcionalmente à escala da prancha. Para projetos em metros, a conta prática é:
Dim scale overall = Escala da prancha
---------------------------10.000
Exemplo:
Escala 1:50
Dim scale overall = ----50----
-----------------------10.000
Dim scale overall = 0,005
Escala 1:100
Dim scale overall = ----100----
------------------------10.000
Dim scale overall = 0,01
O divisor 10.000 surge da conversão das unidades do modelo, metros, para milímetros na impressão, garantindo que o texto e as setas fiquem com tamanho correto (~2,5 mm para texto e 3,5 mm para setas). Para modelos em milímetros, o divisor é 1.000.

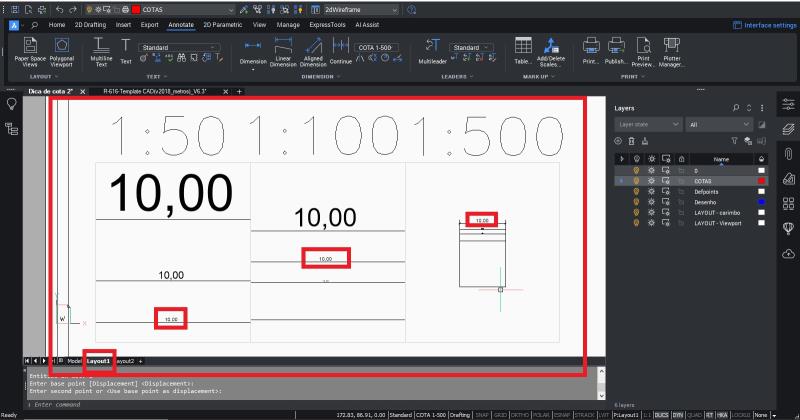

Quadro de referência:
| Unidade do modelo | Escala da prancha | Dim scale overall |
| Milímetros (mm) | 1:50 | 0,05 |
| Milímetros (mm) | 1:100 | 0,1 |
| Metros (m) | 1:50 | 0,005 |
| Metros (m) | 1:100 | 0,01 |
Boas práticas
Salve o estilo no template do escritório para reutilizar em novos projetos.
Use nomes padronizados, como DIM_50, para facilitar a identificação.
Faça uma impressão de teste para verificar legibilidade e equilíbrio visual.
Conclusão
As cotas clássicas são simples, previsíveis e garantem resultados consistentes na impressão. Quando configuradas corretamente, tornam o processo de desenho mais ágil, reduzem erros e mantêm a harmonia visual entre as pranchas. Essa padronização valoriza o projeto e facilita a leitura por todos os profissionais envolvidos na execução.
