HydroManager 2022: Como cadastrar Motobombas submersas

Autor: Fernando Alves - Data: 23/10/2025

Antes de começar o cadastro das bombas no HydroMANAGER, é importante entender a diferença entre os dois tipos mais comuns. Apesar dos nomes parecidos, cada uma atende a finalidades específicas, e isso influencia diretamente no dimensionamento e no tipo de projeto que você irá desenvolver.

Motobomba Submersa

A motobomba submersa é instalada de forma fixa no fundo de poços profundos e opera totalmente imersa. Ela foi projetada para captação contínua e entrega alta pressão, o que a torna ideal para:

• poços tubulares profundos
• abastecimento rural
• sistemas de irrigação

Como acessar e cadastrar bombas no HydroMANAGER

Acessando o HydroMANAGER

1° Na tela do LandOFFICE, clique no ícone do HydroMANAGER.

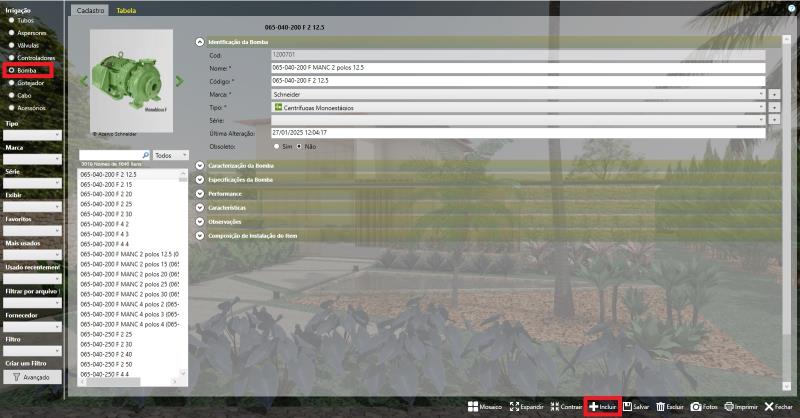

2° No menu lateral esquerdo, selecione Bomba, e clique em Incluir.

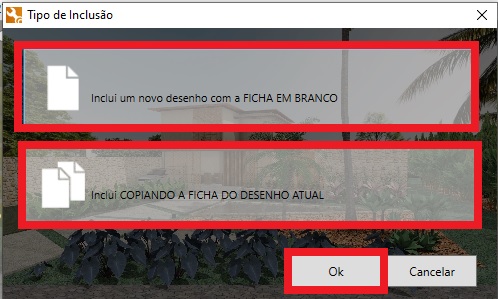

Escolhendo o tipo de inclusão

Existem duas maneiras de fazer uma nova inclusão

1° Ficha em Branco -> Crie uma ficha totalmente vazia para preencher manualmente.

2° Copie a ficha do desenho atual -> Permita usar uma ficha existente como base.

Importante: antes de copiar, selecione o modelo desejado no HydroMANAGER.

Preenchendo os dados da bomba

Use sempre os dados fornecidos pelo fabricante.

Existem alguns campos que são obrigatórios, são eles:

-Nome
-Código
-Marca
-Tipo
-Tensão
-Potência

Se por ventura as Marcas, Tipos e Séries que já estiverem cadastradas não forem as que está cadastrando, pode-se cadastrar novas. Para cadastrar essas novas Marcas, Tipos e Séries basta clicar no ícone “+”.

Cadastrando a performance

1° Pesquise a bomba desejada no catálogo.

2° Selecione o modelo.

3° Acesse a aba Performance.

4° Preencha conforme a curva informada pelo fabricante.

5° Clique em Salvar.

Após isso, a ficha estará completa com dados técnicos, curva de performance e imagem pronta para uso.

Informações adicionais para bombas submersas no HydroMANAGER

Ao cadastrar bombas submersas, alguns cuidados específicos ajudam a interpretar corretamente os parâmetros dentro do programa.

• Diâmetro de sucção
Para efeito de cadastro no HydroMANAGER, as bombas submersas podem ser cadastradas com diâmetro de sucção igual a 0.
Isso ocorre porque, do ponto de vista do Hydro, o que realmente importa é o diâmetro de recalque, pois é ele que define as conexões utilizadas e viabiliza a geração de casos e soluções na aba Conexões da tela Dimensionar.

• Perdas nas conexões
O Hydro não calcula perdas peça a peça. Ele utiliza percentuais aproximados para representar as perdas nas conexões. Por isso, informar corretamente o diâmetro de recalque é essencial para que o sistema escolha conexões compatíveis.

• Como interpretar a tela de cálculo da bomba

– Altura de sucção (h2): em bombas submersas sempre será 0.
– Altura complementar (h1): é a diferença vertical entre a bomba e o início do sistema de irrigação, considerando profundidade do poço e o ponto onde a tubulação emerge.
– Comprimento do tubo complementar (t): corresponde ao trecho da tubulação de recalque dentro da casa de bombas até o início do sistema de irrigação.
• Exemplo: para uma altura complementar de 2m, o comprimento costuma ser um pouco maior, cerca de 2,5m, pois a tubulação geralmente faz desvios antes de chegar ao ponto de saída.

• Limitações de sucção
Esse esquema funciona para bombas com altura de sucção de até 8 metros. Para valores superiores, recomenda-se consultar o fabricante para verificar limites de operação e recomendações específicas.

Dicas Importantes

• Antes de cadastrar manualmente, verifique se a bomba já existe no catálogo ou disponível para download no AuE Network.
• Sempre utilize dados oficiais do fabricante ao preencher performance.
• Confira se a bomba cadastrada corresponde exatamente ao modelo, série e tensão utilizados no projeto.
• Se houver alterações no catálogo do fabricante, atualize sua ficha para evitar divergências no dimensionamento.
