HydroLANDSCAPE 2022: Como criar opção de ângulo ajustável para bocais

Autor: Nataly Schröder - Data: 12/05/2025

Em muitos projetos, queremos ter a opção de ângulo ajustável para representar os bocais RVAN dos aspersores da série 1800, garantindo uma visualização mais fiel e personalizada para o cliente. Esse nível de detalhamento torna a apresentação do projeto mais realista e técnica.

Pensando nisso, nesta edição da Revista AuE Irrigação Digital, preparamos um tutorial completo ensinando como criar uma opção de ângulo ajustável para os bocais RVAN da série 1800 no HydroMANAGER.

No exemplo prático, utilizaremos o modelo R VAN 18. Vamos partir de um bocal fixo com ângulo de 90°, e a partir dele, desenvolver uma versão com ângulo ajustável, oferecendo mais flexibilidade e precisão no projeto de irrigação.

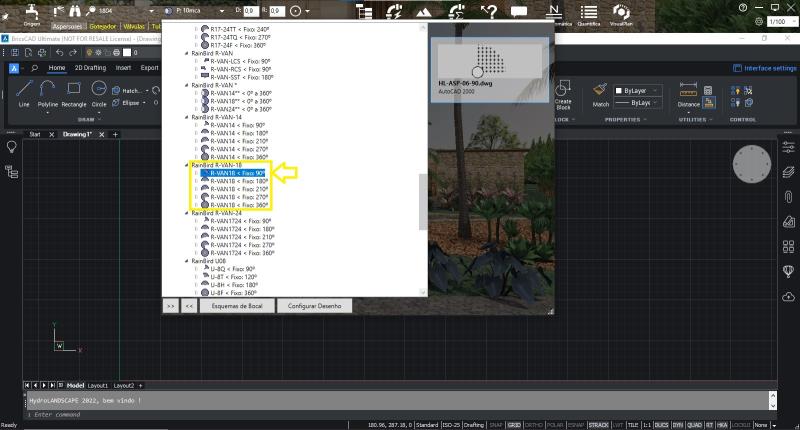

Bocal R VAN 18 90° fixo.

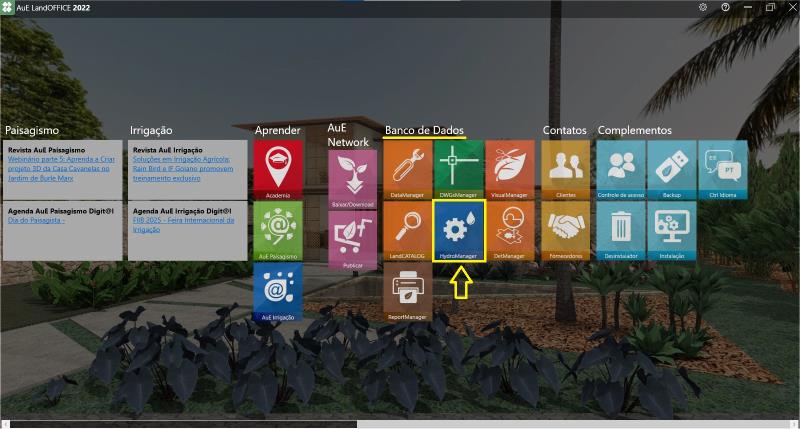

Iremos abrir o HydroMANAGER.

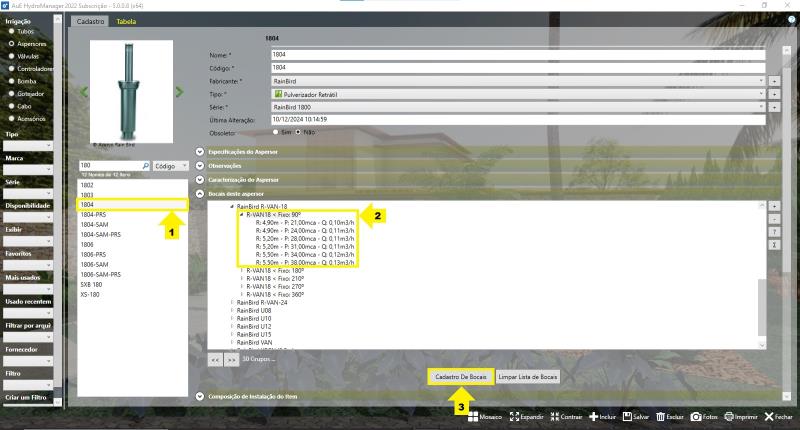

Com ele aberto iremos selecionar aspersores, escolher um aspersor da série 1800 e na aba bocais deste aspersor, selecionar o R VAN 18 e clicar em cadastro de bocais.

Aba de cadastro deste aspersor.

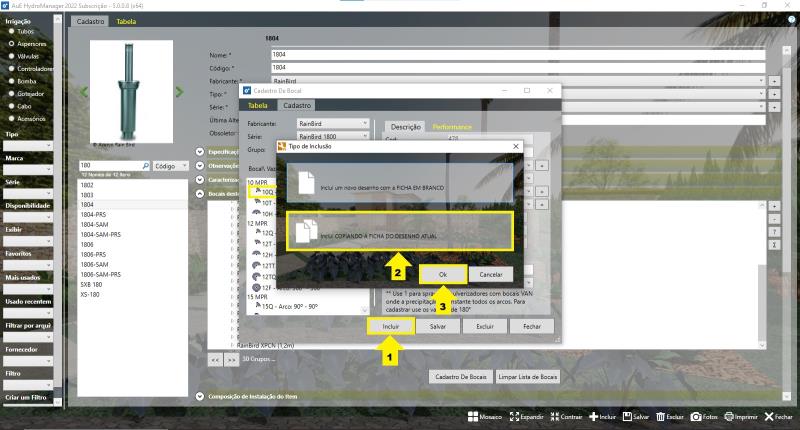

Uma nova janela de cadastro de bocais será aberta e agora devemos procurar pelo bocal em questão que queremos e incluir um novo bocal deste. Para isso basta clicar em incluir e em incluir copiando a ficha do desenho atual.

Inclui copiando a ficha do desenho atual.

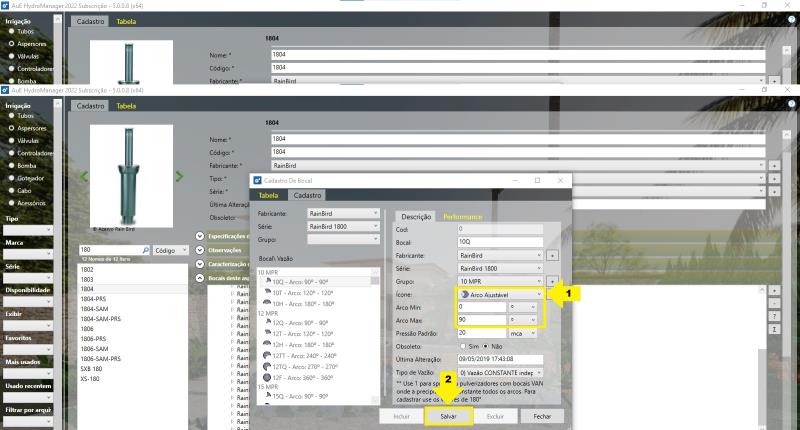

Agora, na nova janela, basta alterar o ícone do ângulo ajustável e colocar o mínimo e máximo que deseje. Além disso é imprescindível incluir as informações de performance iguais a do bocal fixo para que não aconteça nenhuma divergência de cálculo. Em seguida basta clicar em salvar performance e em salvar.

Alterando as informações do bocal.

Voltando para a tela do HydroMANAGER, é necessário clicar no ícone de + na lateral direita e uma nova janela será aberta, na qual temos que marcar o novo bocal criado, para que apareça no HydroLANDSCAPE.

Selecionando o bocal criado.

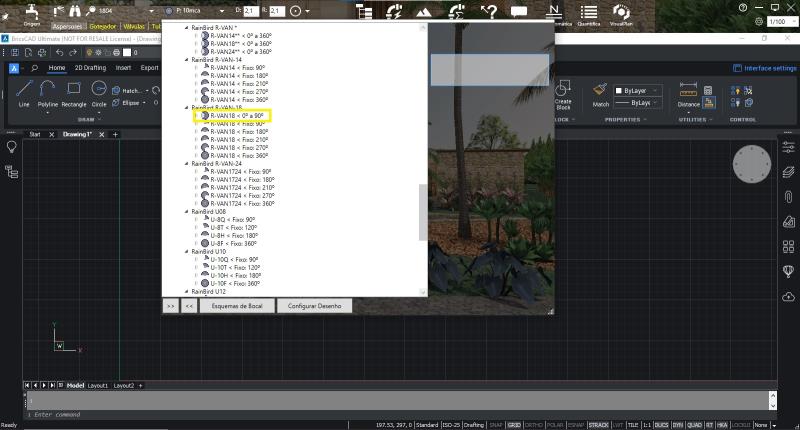

Agora, com o HydroLANDSCAPE aberto, ao procurar pelo bocal R VAN 18, encontramos a opção de ângulo ajustável que criamos, e ao clicar para inserir, temos o ícone de ajustável!
