HydroLANDSCAPE 2022: Como visualizar aspersores em funcionamento e exportar as imagens

Autor: Érica Alves da Silva - Data: 19/03/2026

Ao elaborar o projeto executivo a partir das informações já definidas, a tela de dimensionamento permite adicionar dados complementares e detalhar melhor cada elemento, tornando o projeto mais claro, completo e profissional.

Nesta dica técnica, vamos aprender como mostrar os aspersores funcionando, extrair imagens no Dimensionar e também como abrir o projeto no VisualPLAN.

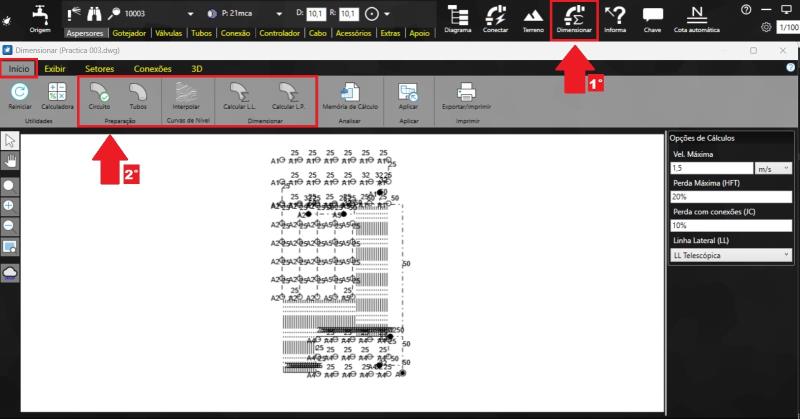

Para começar, com o projeto aberto e finalizado, clique no botão Dimensionar na barra superior do Hydro e realize todo o cálculo do projeto.

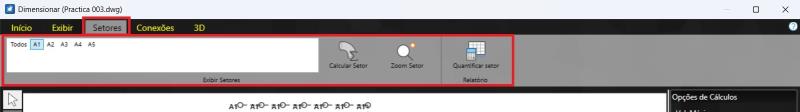

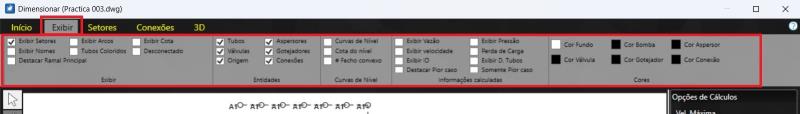

Após a finalização, nas abas Exibir e Setores, é possível selecionar quais informações deseja acrescentar no projeto, de acordo com a sua necessidade.

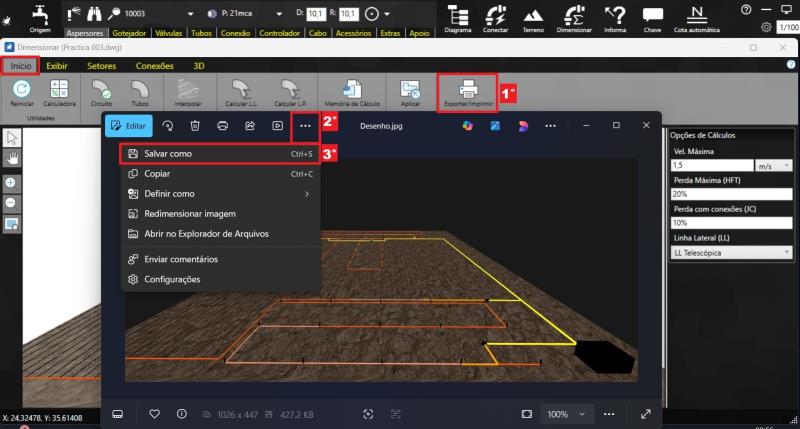

Em seguida, vá até a aba Início e clique no botão Exportar/Imprimir para gerar a imagem. Ao abrir a imagem, clique no ícone de três pontos na parte superior da tela e selecione a opção Salvar como. Em seguida, escolha a pasta de destino, defina um nome para o arquivo e finalize salvando a imagem.

Como extrair imagens dos aspersores funcionando

Existem duas formas de visualizar e exportar imagens com os aspersores em funcionamento: pelo próprio Dimensionar ou pelo VisualPLAN.

1. Pelo Dimensionar

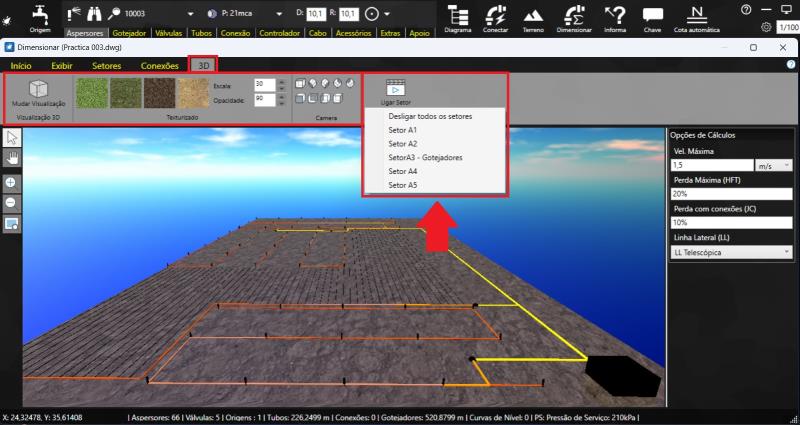

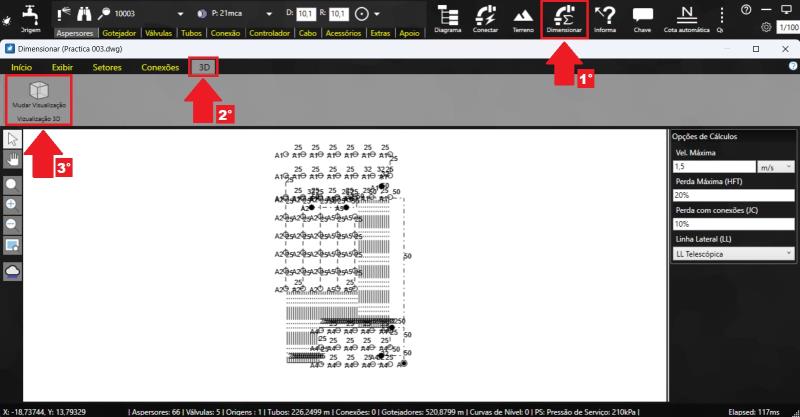

Na tela do Dimensionar, acesse a aba 3D e clique no botão de Mudar a visualização. Isso abrirá o ambiente 3D do projeto. Nessa visualização, você poderá:

Alterar a textura do terreno;

Ajustar a escala e a opacidade da textura;

Escolher diferentes câmeras para visualizar o projeto em ângulos específicos;

Por fim, utilize o botão Ligar setor. Com ele, é possível selecionar um setor e visualizá-lo funcionando, um por vez.

Para exportar a imagem (inclusive com os aspersores em funcionamento), siga o mesmo processo anterior:

Vá até a aba Início;

Clique em Exportar/Imprimir;

Ao abrir a imagem, clique no ícone de três pontos na parte superior da tela e selecione a opção Salvar como. Em seguida, escolha a pasta de destino, defina um nome para o arquivo e finalize salvando a imagem.

2. Pelo VisualPLAN

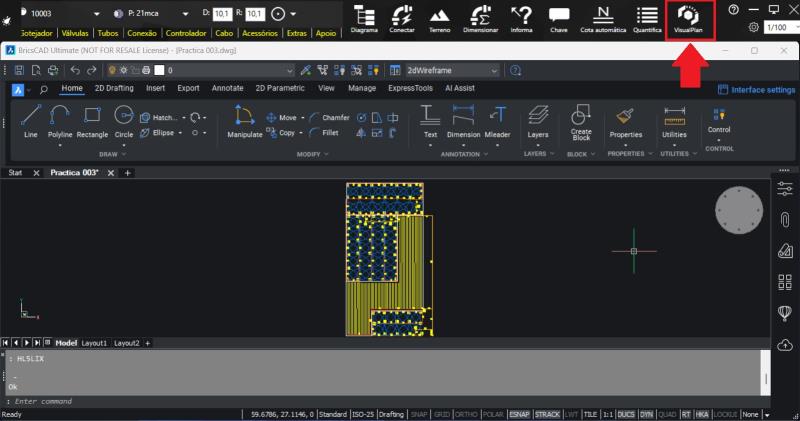

Outra forma de extrair imagens em 3D é utilizando o VisualPLAN. Com o projeto finalizado, vá até a barra superior do Hydro e clique em VisualPLAN. O projeto será aberto em uma nova janela, já em 3D.

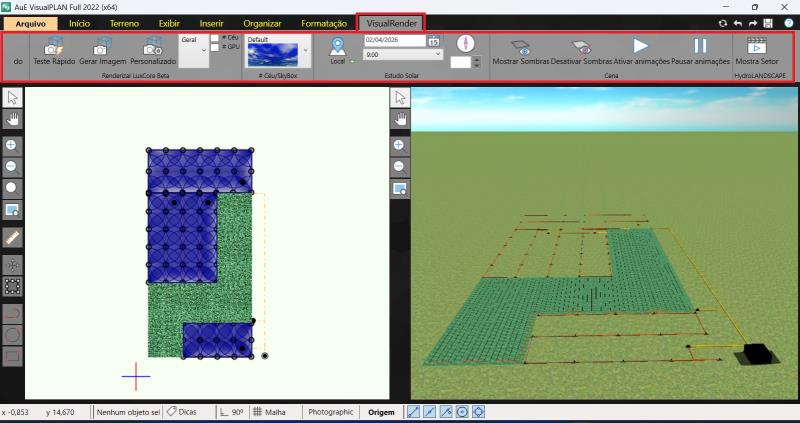

Na interface do VisualPLAN, estará visível, planta baixa humanizada de um lado e o modelo 3D do outro. Clicando na aba Visual Render, você encontra:

Opções de renderização;

Escolha de skybox (céu);

Configurações de estudo solar

Ajustes de cena;

Também há o botão Mostrar setor, que permite selecionar e visualizar um setor em funcionamento.

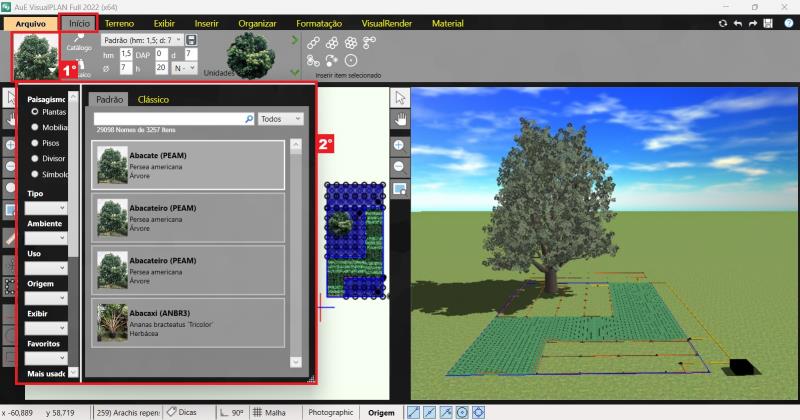

No VisualPLAN, você pode adicionar elementos de paisagismo para enriquecer a apresentação do seu projeto. Basta acessar a aba Início e selecionar itens como plantas, pisos, divisores (muros), entre outros.

Renderização e exportação de imagens

Ao utilizar a aba Visual Render, é possível gerar imagens mais realistas do projeto, utilizando os renderizadores. No entanto, a renderização padrão não exibe os aspersores funcionando. Para exportar imagens com o setor ativo, siga os passos:

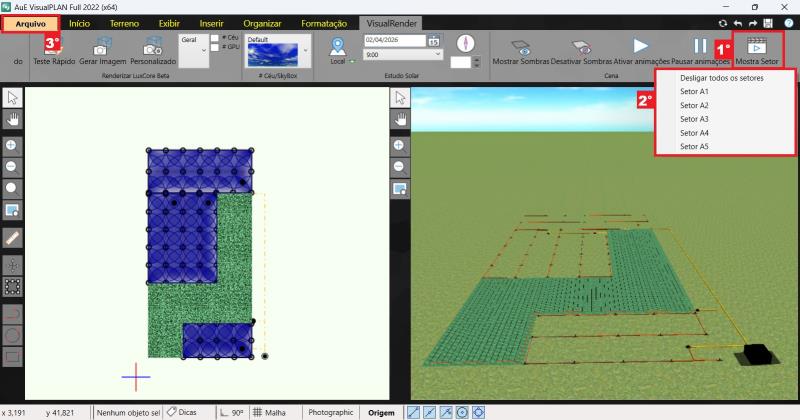

Clique em Mostrar setor e selecione o setor desejado;

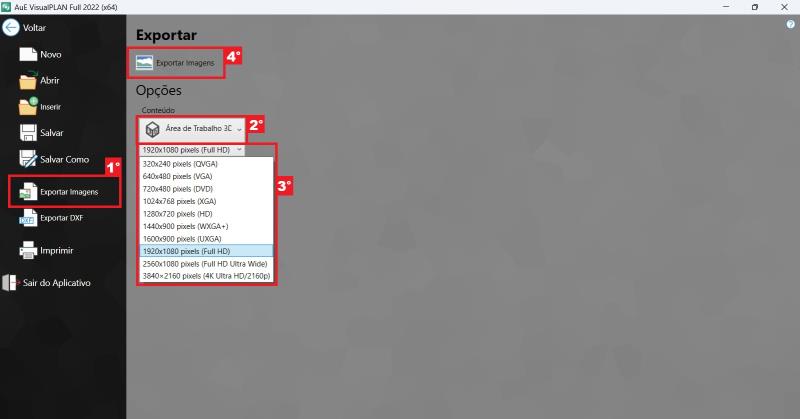

Vá até a aba Arquivo;

Clique em Exportar imagens;

Na seção Conteúdo, selecione Área de trabalho 3D;

Escolha o nível de qualidade da imagem;

Clique em Exportar imagens;

Na janela que abrir, selecione a pasta, nomeie o arquivo e clique em Salvar.

Dica para exportar imagens do Visual

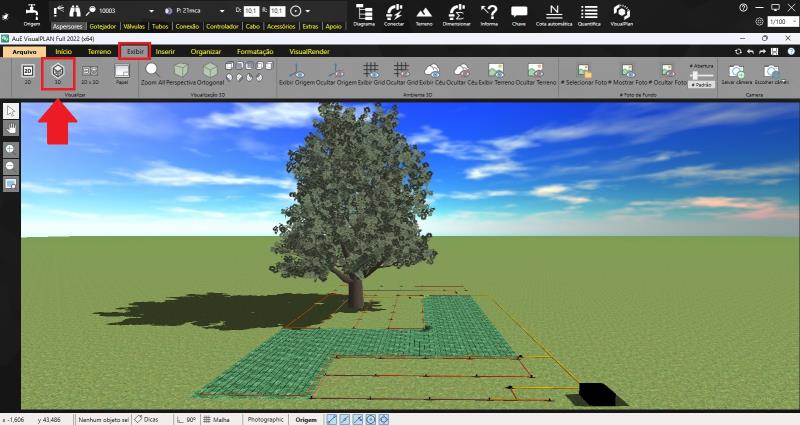

Para melhorar o enquadramento antes de exportar ou renderizar, vá até a aba Exibir e clique em 3D. Assim, exibirá apenas o 3D e você poderá enquadrar melhor a visualização do projeto e garantir um resultado final mais adequado.
