HydroLANDSCAPE 2022: como usar XREF no CAD para projetos georreferenciados
Autor: Érica Alves da Silva - Data: 05/06/2026Ao desenvolver projetos georreferenciados no AutoCAD, é comum utilizar coordenadas reais do terreno. No entanto, é importante compreender que o CAD não foi originalmente projetado para trabalhar com sistemas de coordenadas geográficas globais, mas sim com um modelo matemático mais simples: o plano cartesiano.
Por isso, quando utilizamos coordenadas muito grandes ou em formatos que não são naturais ao CAD, podem surgir problemas como:
falhas de cálculo por perda de precisãoinconsistências gráficasinstabilidade em softwares integrados, como o HydroLANDSCAPE
Esses problemas não indicam erro no HydroLANDSCAPE, mas sim uma limitação natural da forma como o CAD opera.

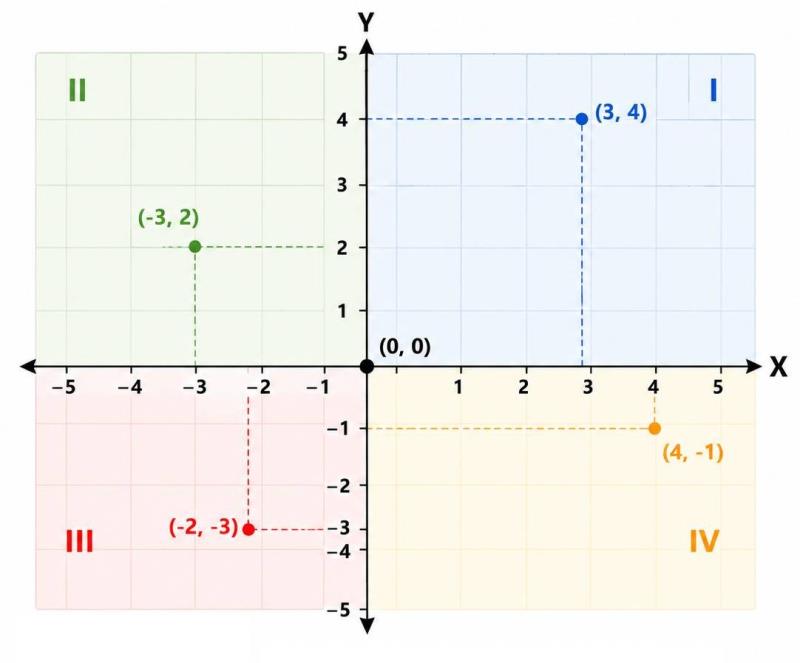

O que é plano cartesiano?
O plano cartesiano é um sistema formado por dois eixos:
eixo X (horizontal)
eixo Y (vertical)
Qualquer ponto dentro desse plano é definido por um par de valores (X, Y), representando distâncias a partir de uma origem comum, o ponto (0,0).
Esse modelo é ideal para desenho técnico, pois trabalha com medidas lineares e relações espaciais simples, sendo rápido e eficiente para criação de projetos.

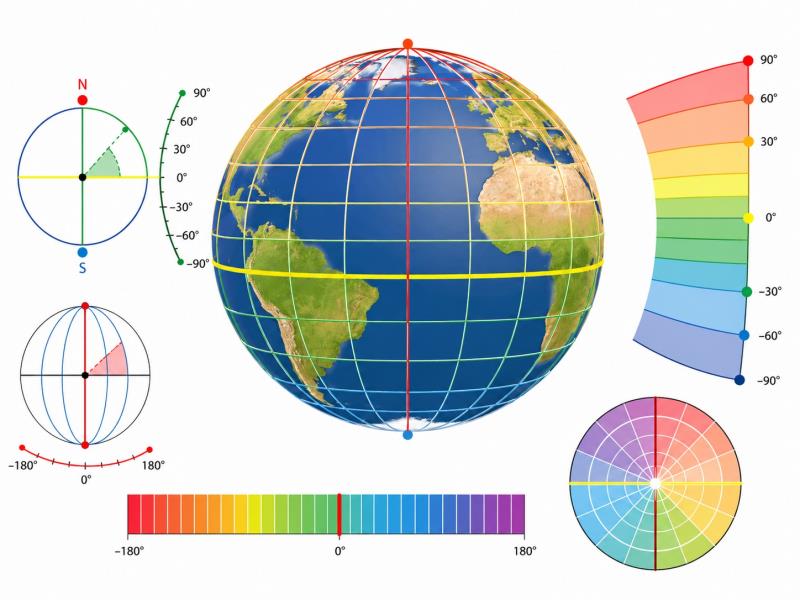

O que é coordenada geográfica?
As coordenadas geográficas representam a posição de um ponto na Terra utilizando latitude e longitude. Esses valores são expressos em graus e baseados em uma superfície esférica. São amplamente utilizados em:
GPSmapassistemas de navegação
No entanto, esse formato não é naturalmente compatível com o ambiente do CAD, pois envolve ângulos e não distâncias lineares.

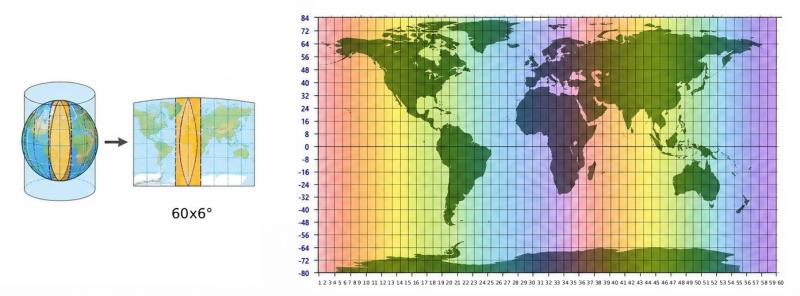

O sistema UTM é uma forma de representar a Terra projetada em um plano, convertendo as posições em:
metros no eixo X (Easting)
metros no eixo Y (Northing)
Isso torna o sistema muito mais compatível com o plano cartesiano utilizado no CAD.
Por isso, o UTM é o sistema que mais se encaixa no CAD, pois:
trabalha com distâncias linearesfacilita cálculos e medições
Caso seja necessário converter coordenadas geográficas para UTM (ou o contrário), você pode utilizar ferramentas online simples. Um exemplo é o site do Instituto do Meio Ambiente de Santa Catarina
Por que o problema acontece?
Mesmo utilizando UTM, ainda existe um ponto importante, as coordenadas UTM possuem valores muito altos (milhares ou milhões). Quando o desenho é criado diretamente nesses valores dentro do CAD, ele fica muito distante da origem (0,0).
Isso pode causar:
perda de precisão gráficafalhas em comandoserros em cálculosinstabilidade no HydroLANDSCAPE
Solução: utilizando um arquivo XREF
Uma das formas mais eficientes de trabalhar com posicionamento no AutoCAD é utilizando um arquivo XREF (External Reference). Esse recurso permite manter o desenho original em sua localização correta no plano cartesiano, incluindo suas coordenadas georreferenciadas, enquanto novos arquivos podem ser criados para desenvolvimento dos projetos complementares. Dessa forma, é possível trabalhar próximo à origem (0,0), utilizando deslocamentos em relação ao arquivo de referência.
Como funciona
O XREF (External Reference) é um recurso do CAD que permite vincular um arquivo externo a um novo desenho. Essa referência funciona como uma "janela" para visualizar e utilizar um projeto-base georreferenciado, servindo como guia para o desenvolvimento do projeto de irrigação.
Com essa metodologia, o arquivo de referência (XREF) mantém as coordenadas originais do projeto, enquanto o desenho de irrigação pode ser desenvolvido em um arquivo separado, próximo à origem (0,0). Após a conclusão do projeto, basta reposicioná-lo nas coordenadas corretas, aplicando o mesmo deslocamento utilizado pelo arquivo de referência.
Essa prática melhora o desempenho do CAD e de softwares complementares, como o HydroLANDSCAPE, além de minimizar problemas relacionados ao trabalho com coordenadas muito distantes da origem do desenho. Dessa forma, é possível combinar a precisão do georreferenciamento com maior estabilidade e eficiência durante o desenvolvimento do projeto.
Fluxo recomendado de trabalho
1. Prepare o arquivo-base georreferenciado
Ao receber um arquivo ou iniciar um novo projeto no HydroLANDSCAPE, desenvolva ou organize o projeto arquitetônico no CAD com as coordenadas georreferenciadas desejadas.
Após posicionar corretamente o desenho nas coordenadas do projeto, salve o arquivo em seu computador. Esse será o arquivo-base que servirá como referência externa (XREF).
2. Crie um novo arquivo para o projeto de irrigação
Abra um novo arquivo no CAD, que será utilizado exclusivamente para o desenvolvimento do projeto de irrigação.

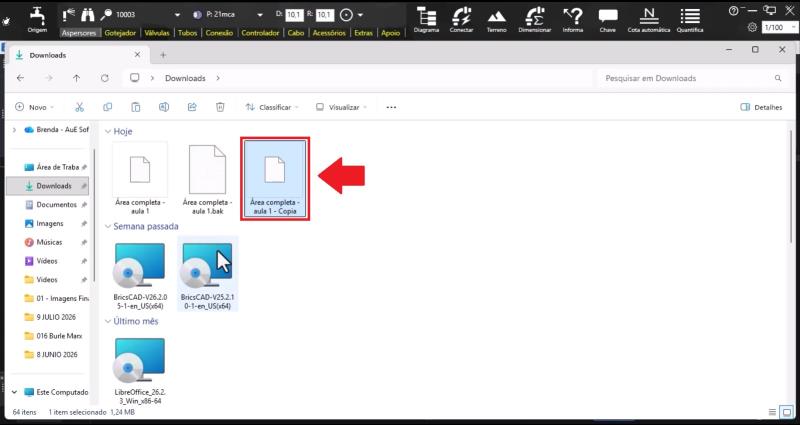

Nesta dica técnica, utilizaremos uma cópia do arquivo-base para facilitar o processo. Faça uma cópia do arquivo em seu computador.

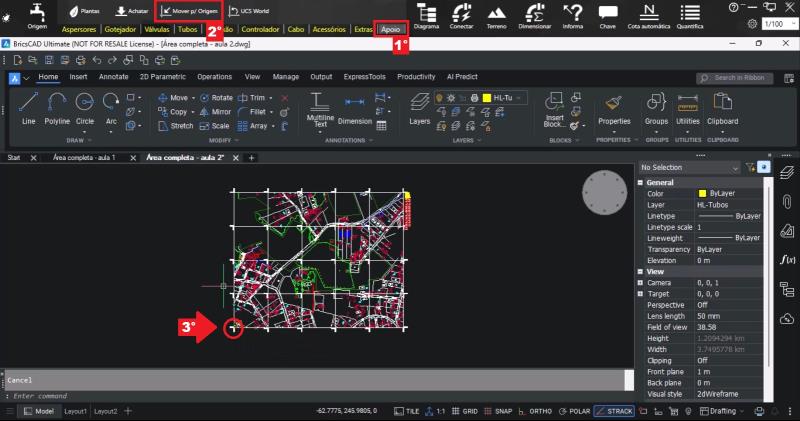

Abra essa cópia e reposicione o desenho próximo à origem (0,0). Utilizando a aba Apoio na barra do HydroLANDSCAPE e clicando no botão Mover p/ Origem.

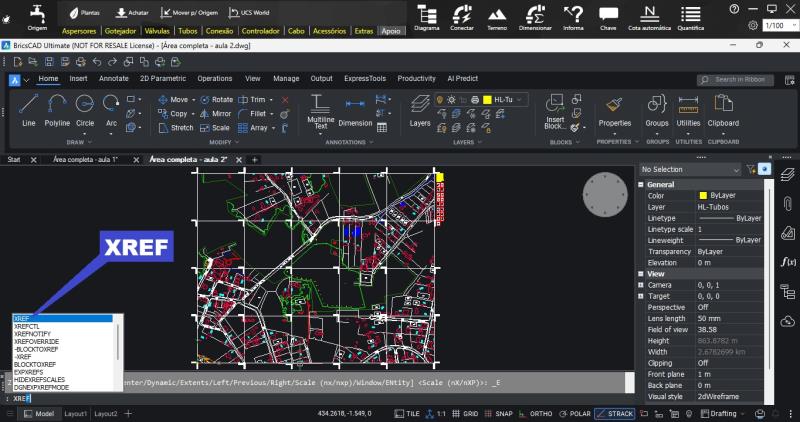

Na barra de comando, digite "XREF".

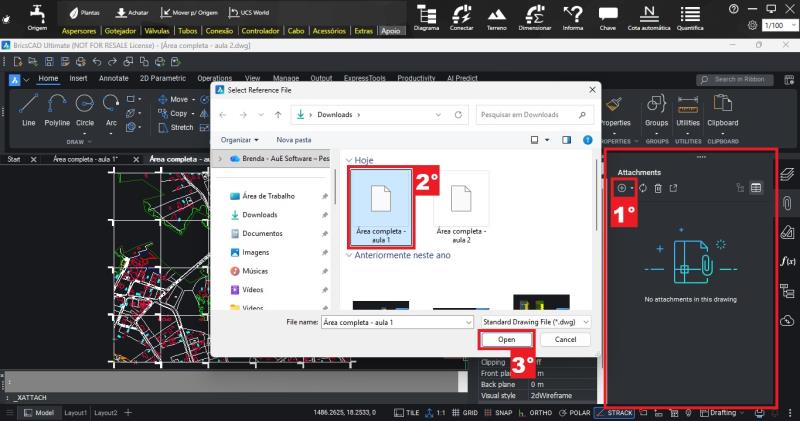

A janela de Referências Externas será aberta. Clique no ícone "+" (Anexar DWG) e selecione o arquivo-base previamente salvo.

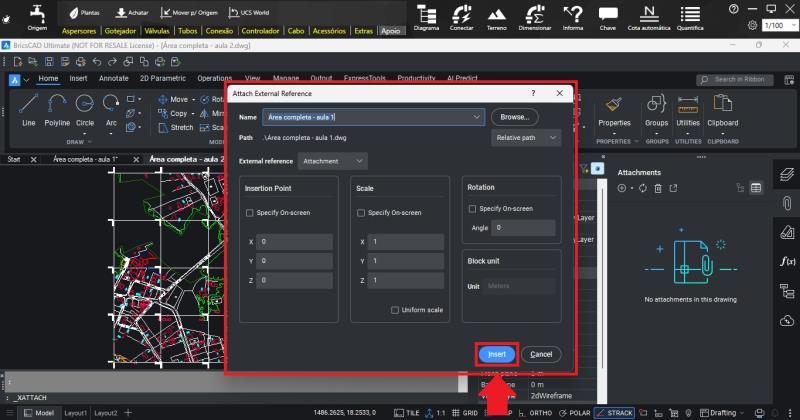

Ao anexar o arquivo, será exibida uma janela com os parâmetros de inserção:
-Ponto de inserção(Insertion Point);
-Escala(Scale);
-Rotação(Rotation).
Na maioria dos casos, não é necessário alterar essas configurações. Basta confirmar a inserção clicando em OK ou Inserir (Insert).
3. Trabalhe utilizando a referência

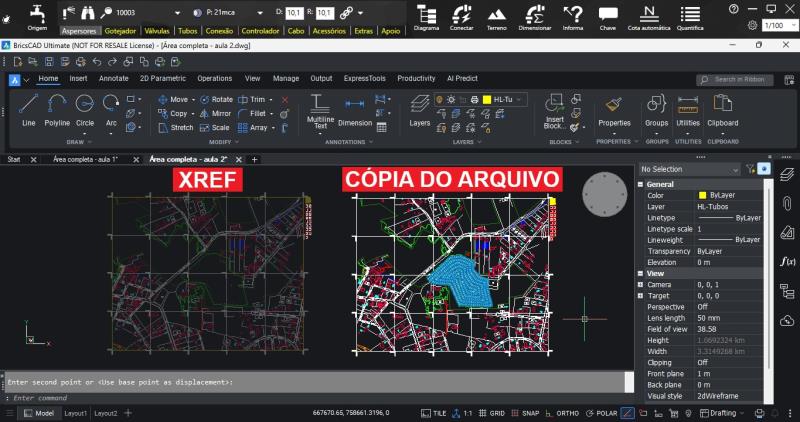

Após a inserção, o desenho arquitetônico aparecerá no novo arquivo exatamente na mesma posição e com as mesmas coordenadas georreferenciadas do arquivo original.
Importante: o arquivo referenciado não pode ser editado diretamente no desenho de irrigação. Ele será utilizado apenas como base visual para o desenvolvimento do projeto. Assim como no exemplo, o projeto de irrigação deve ser elaborado sobre uma cópia do arquivo referenciado.
Com a referência carregada, você poderá criar toda a infraestrutura de irrigação, com o desenho na origem (0,0), durante a etapa de modelagem e dimensionamento, para otimizar o desempenho do HydroLANDSCAPE e evitar problemas relacionados a coordenadas muito distantes da origem do CAD.
Caso opte por criar um novo arquivo de irrigação do zero, utilize o desenho de referência(XREF) para recriar as linhas-base do projeto arquitetônico. Em seguida, mova o desenho para a origem (0,0) e desenvolva todo o projeto de irrigação nesse arquivo.
Após a conclusão dos cálculos, ajustes e demais configurações do projeto, a irrigação poderá ser reposicionada nas coordenadas originais do arquivo XREF, preservando o georreferenciamento e permitindo a continuidade da implantação do projeto em sua localização correta.
Conclusão
O uso do arquivo XREF preserva o georreferenciamento do projeto ao manter as coordenadas originais no arquivo-base, enquanto permite que o desenvolvimento da irrigação seja realizado em um novo arquivo próximo à origem (0,0). Essa abordagem garante que os cálculos, dimensionamentos e a inserção de componentes sejam executados corretamente, além de proporcionar maior estabilidade ao desenho e compatibilidade com o HydroLANDSCAPE e outros softwares técnicos que podem apresentar limitações ao trabalhar com coordenadas muito distantes da origem.
