HydroLANDSCAPE 2022: Como fazer um canteiro com gotejadores curvos

O desenvolvimento de projetos de irrigação localizada exige cada vez mais precisão técnica e compatibilidade com o desenho paisagístico. Pensando nisso, a dica técnica desse mês vai te ensinar a melhor forma para criar canteiros com linhas de gotejamento curvas de forma prática, organizada e tecnicamente correta.

Atualmente o programa não dimensiona um tubo curvo, porque o cálculo hidráulico é feito com base em trechos retos entre "nós" e as mudanças de direção são consideradas como perdas de carga adicionais no cálculo, dessa forma, é preciso fazer o tubo em ângulos retos.

A utilização de gotejadores curvos é especialmente indicada para canteiros orgânicos, bordaduras sinuosas e áreas com desenho paisagístico não linear. Com as ferramentas adequadas, o projetista consegue manter o espaçamento correto entre emissores, garantir uniformidade de aplicação e preservar a estética do projeto.

Inserindo o canteiro no projeto

O primeiro passo é desenhar o contorno do canteiro no AutoCAD, utilizando polilinhas (polylines). É fundamental que o limite esteja corretamente definido, pois será a base para a distribuição automática da tubulação de gotejamento.

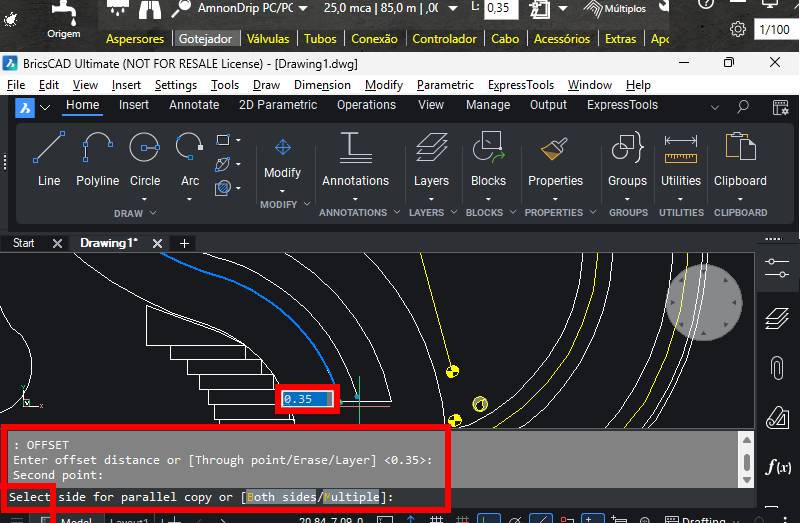

Após esse procedimento será necessário utilizar a ferramenta offset para agilizar o processo e garantir que o espaçamento esteja correto em todo seu comprimento. Para utilizá-lo, digite OF na linha de comando ou selecione o ícone correspondente na barra de ferramentas. Em seguida, informe a distância desejada para o deslocamento. Depois selecione o objeto que será copiado e indique com o cursor para qual lado a nova linha deverá ser criada.

Após esse procedimento, apague a linha guia e escolha o tubo gotejador adequado a seu projeto e definirá o espaçamento pré-definido em seu desenho.

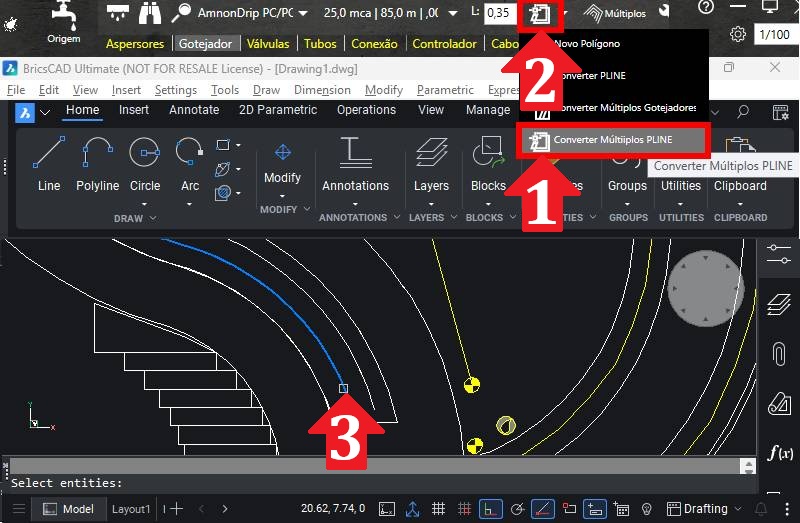

Depois clique na ferramenta de inserção: "converter múltiplos PLINE", selecione todas as polilynes desejas e pronto.

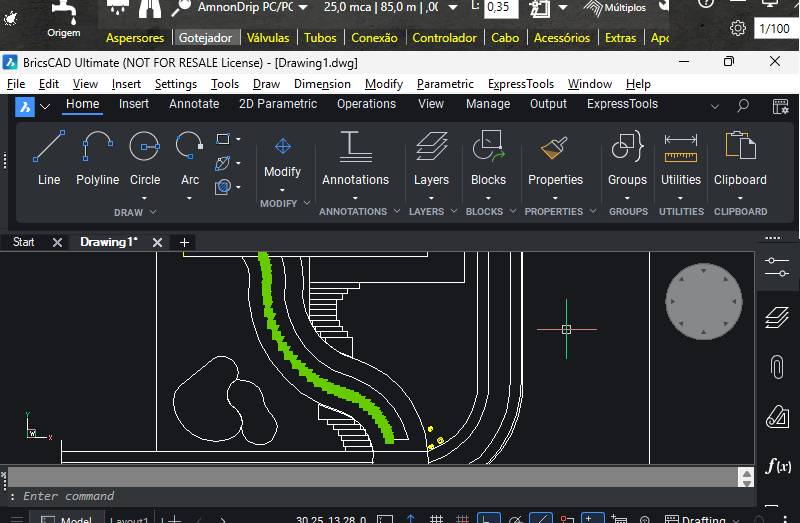

Com ferramentas específicas para irrigação localizada, o profissional ganha produtividade, reduz retrabalho e entrega soluções mais eficientes e compatíveis com o desenho paisagístico.

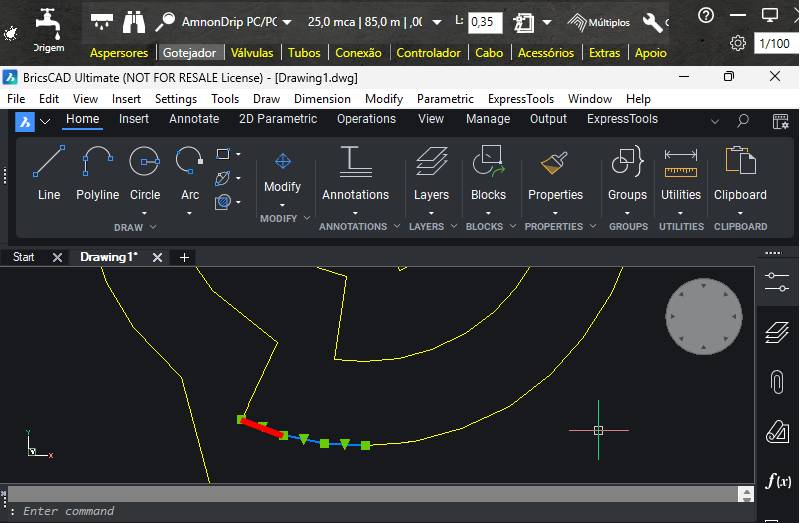

Ao lado temos outro exemplo em formato redondo, se chegar bem perto é possível perceber que são seguimentos retos, mas de longe fica imperceptível. Importante destacar que nesse caso foi usado um círculo como base do canteiro e clicando com a polilinha (polyline) nesse contorno para ficar com esse resultado.

Dessa forma, o profissional ganha produtividade, reduz retrabalhos e entrega soluções tecnicamente eficientes, alinhadas ao desenho paisagístico e às necessidades hidráulicas do projeto.

Assista ao vídeo tutorial:
