HydroLANDSCAPE 2022: Como crias curvas de níveis orgânicas

Autor: Fernando Alves - Data: 23/07/2026

Para que o AutoLANDSCAPE e o HydroLANDSCAPE reconheçam corretamente uma curva de nível, ela deve ser criada a partir de uma polilinha. No entanto, existe um detalhe importante: o programa não reconhece polilinhas que foram suavizadas com comandos como Spline ou Fit do CAD.

Por isso, quando o traçado possuir regiões curvas, o ideal é desenhar a polilinha utilizando vários segmentos retos curtos, contornando o formato desejado. Dessa forma, é possível simular uma curva suave sem perder a compatibilidade com as ferramentas do programa.

1. Desenhe a polilinha

Utilize o comando PLINE para desenhar o traçado da curva de nível.

Nas regiões retas, utilize segmentos maiores. Já nas partes curvas, faça pequenos segmentos retos acompanhando o contorno do terreno. Quanto menor a distância entre os pontos, mais suave será o resultado final.

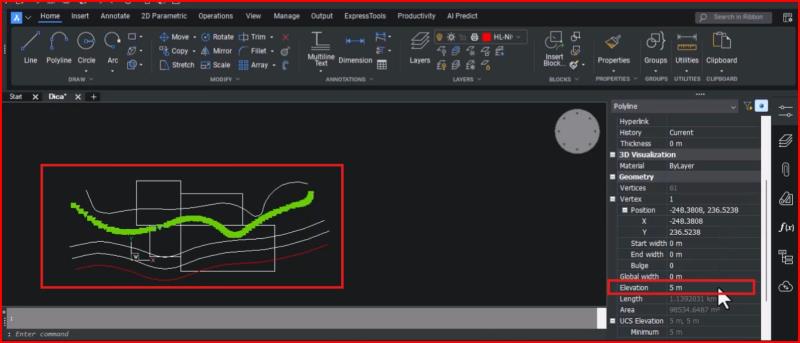

Utilize pequenos segmentos para representar trechos curvos da polilinha.

2. Defina a elevação da polilinha

Com a polilinha concluída, selecione-a e abra a janela Properties (Propriedades) do AutoCAD.

No campo Elevation, informe a cota correspondente àquela curva de nível. Esse valor será utilizado durante a conversão da polilinha para curva de nível.

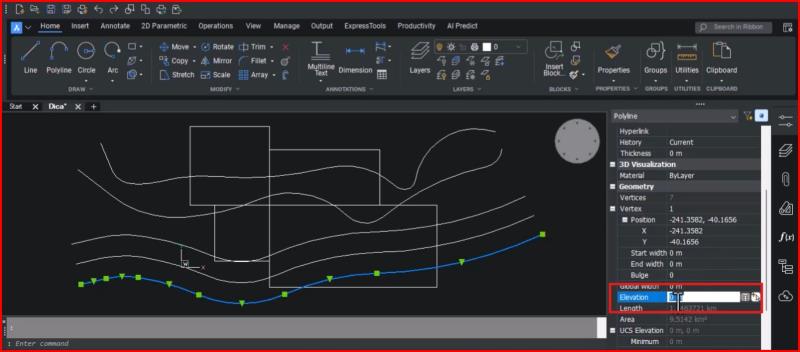

Informe a altura da polilinha no campo Elevation.

3. Converta a polilinha em curva de nível

Após definir a elevação, acesse a aba Terreno do AutoLANDSCAPE ou HydroLANDSCAPE e clique na ferramenta Converter Polilinha em Curva de Nível.

Selecione a polilinha criada e conclua o comando. O programa reconhecerá o objeto como uma curva de nível e o converterá para a entidade correta, posicionando-o automaticamente na camada (layer) utilizada pelas curvas de nível.

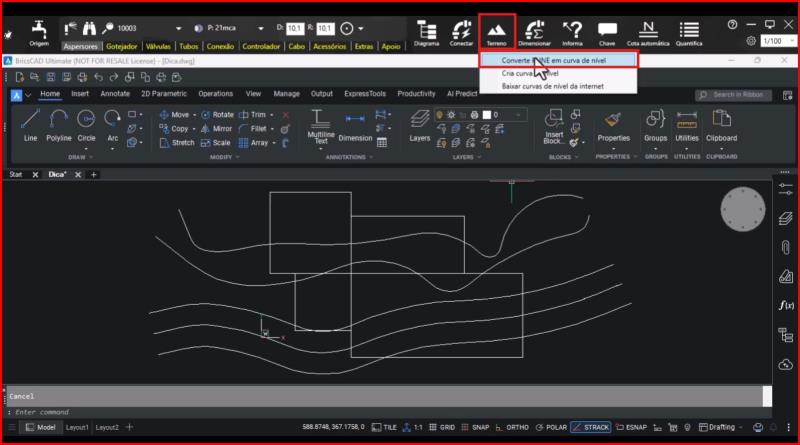

Converta a polilinha para que ela seja reconhecida como uma curva de nível pelo programa.

Resultado

Após a conversão, a curva de nível estará pronta para ser utilizada pelos recursos de modelagem de terreno do AutoLANDSCAPE e do HydroLANDSCAPE. Como a polilinha foi desenhada com pequenos segmentos, o traçado continuará com aparência suave, mantendo total compatibilidade com o programa.

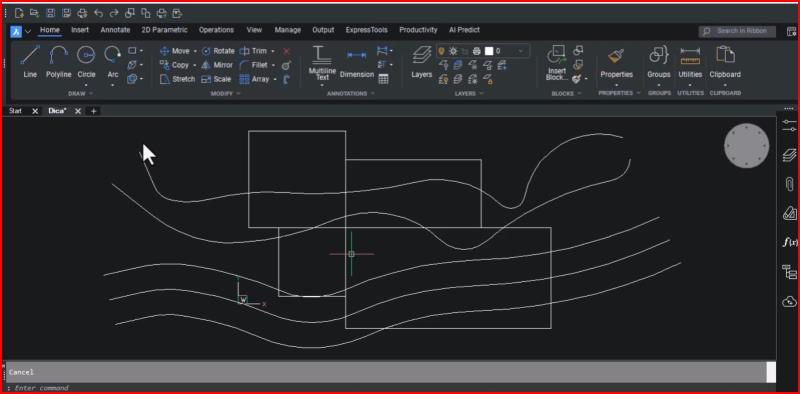

Curva de nível convertida e posicionada corretamente no layer do programa.

Conclusão

Sempre que precisar criar uma curva de nível manualmente, utilize uma polilinha comum e evite aplicar comandos que transformem seu traçado em splines ou curvas suavizadas. Nas regiões curvas, prefira desenhar vários segmentos curtos para simular o formato desejado. Após definir a elevação da polilinha e convertê-la pela ferramenta do AutoLANDSCAPE ou HydroLANDSCAPE, ela será reconhecida corretamente pelo programa e poderá ser utilizada normalmente em seu projeto.

Assista ao vídeo tutorial:
