HydroLANDSCAPE 2022: Como criar curvas de nível

O HydroLANDSCAPE oferece um recurso prático que permite ler e representar curvas de nível inseridas em arquivos de projeto, geralmente recebidos de outros parceiros envolvidos no desenvolvimento do projeto.

A plataforma possibilita a criação manual de curvas de nível, o download automático pela internet a partir de serviços de mapas online, além da capacidade de converter polilinhas (Plines) em curvas de nível, otimizando o fluxo de trabalho e aumentando a precisão no modelamento do terreno.

Na dica técnica deste mês, você aprenderá a desenhar curvas de nível manualmente e a importá-las diretamente da internet. Um recurso essencial para uma representação fiel do relevo.

Criando Curvas de Nível Manualmente

1) Com o HydroLANDSCAPE aberto na aba Terreno, clique em Cria curva de nível.

2) Uma nova janela será exibida. Nela, insira a cota do nível(altura da elevação correspondente). Após preencher, clique em OK.

3) Em seguida, desenhe a curva de nível diretamente no seu projeto. Caso deseje criar outra curva com uma cota diferente, basta repetir o processo.

Como Inserir Curvas de Nível da Internet

O HydroLANDSCAPE também disponibiliza uma ferramenta que permite baixar curvas de nível georreferenciadas diretamente de bancos de dados como o OpenStreetMap, agilizando o processo de modelagem do terreno.

1) Com o Hydro aberto, vá até a aba Terreno e clique em Baixar curvas de nível da internet.

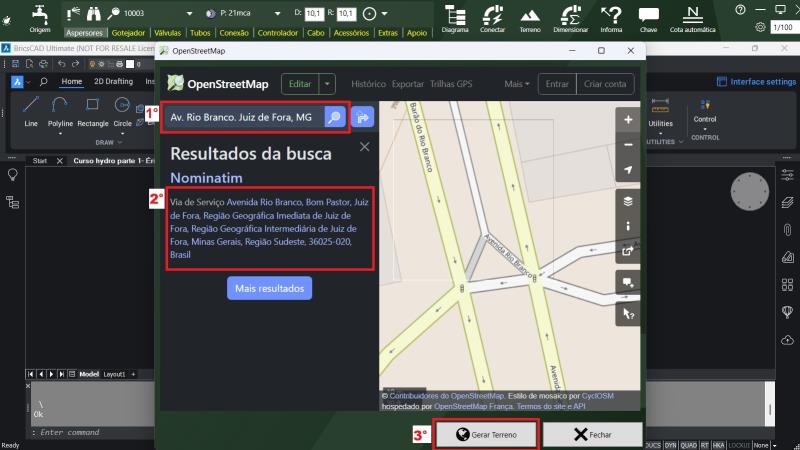

2) Uma nova janela será exibida, com um campo de busca no canto superior esquerdo. Digite o endereço do local do projeto (rua, cidade, etc.) e clique na lupa para buscar.

3) Os resultados correspondentes aparecerão logo abaixo. Selecione o local desejado e o mapa será exibido com a área centralizada, pronta para a importação das curvas de nível, precisa apenas clicar em Gerar terreno.

Para terrenos rurais ou áreas sem endereço definido:

Poderá utilizar coordenadas geográficas para localizar o terreno. Veja como obtê-las:

Google Maps:

1) Acesse o Google Maps, localize o terreno e clique sobre ele.

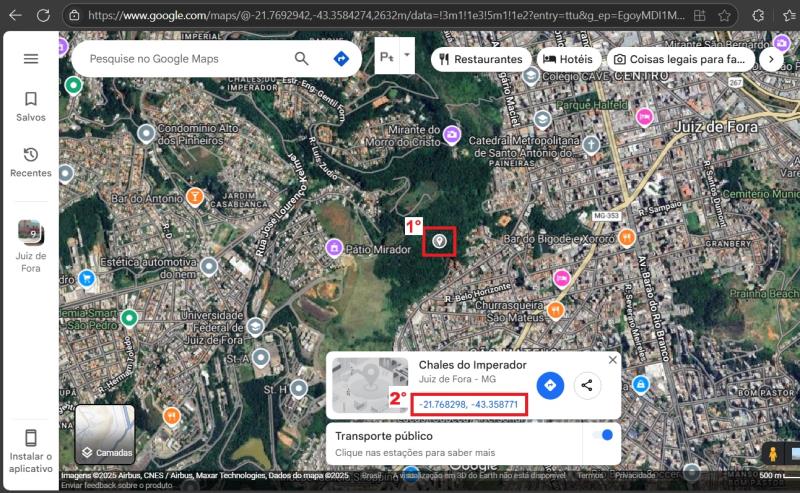

2) As coordenadas (latitude e longitude) aparecerão na parte inferior da tela. Copie e cole na busca do Hydro (no padrão decimal: ex. -23.5505, -46.6333).

Google Earth:

1) Posicione o marcador sobre a área desejada e copie as coordenadas

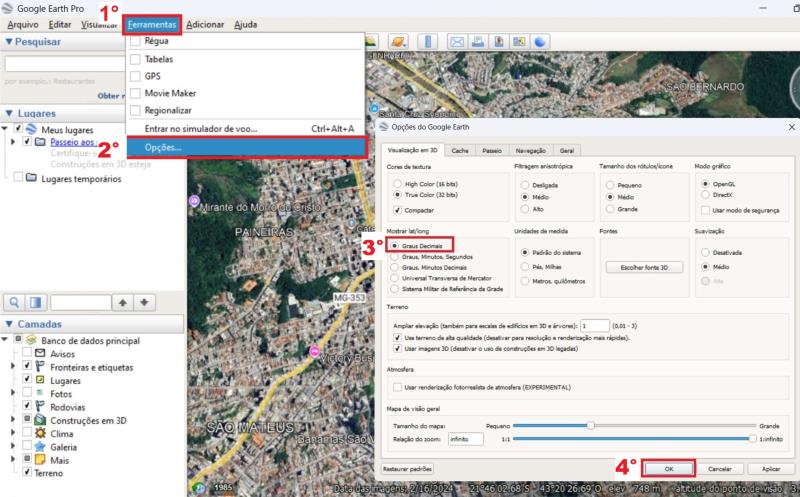

2) Verifique na aba Ferramentas, na seção Opções se o formato está em Graus Decimais. Copie as coordenadas sem o símbolo de grau e cole na busca do Hydro.

Após copiar as coordenadas é necessário colar no local onde inserimos o endereço anteriormente, com as coordenadas inseridas, clique no botão Gerar terreno.

O Hydro aplicará automaticamente as curvas de nível ao projeto, além de exibir a imagem de fundo do mapa, facilitando a contextualização visual do local.

Vídeo Tutorial:
