HydroLANDSCAPE 2022: Como ativar o Osnap

Autor: Érica Alves da Silva - Data: 03/09/2025

Ao trabalhar no CAD utilizando os recursos do software da AuE, é essencial dominar o Osnap (também chamado de Snap ou Esnap). Esse recurso do AutoCAD faz com que o cursor seja automaticamente atraído para pontos de referência específicos do desenho, como extremidades de linhas, centros de círculos e pontos médios. Isso garante mais precisão e rapidez ao criar ou editar elementos.

Como Ativar o Osnap

Você pode ativar o recurso de diferentes maneiras:

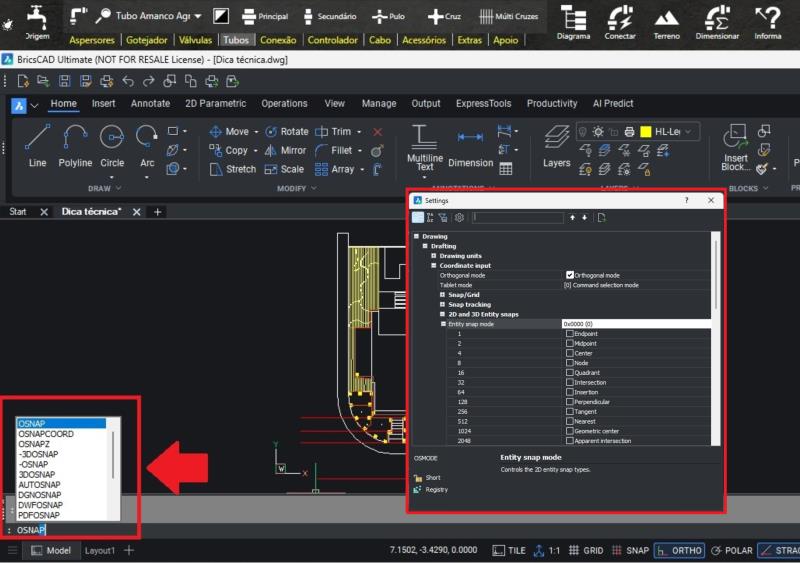

1- Pelo comando: digite OSNAP na linha de comando do CAD, abrirá uma nova janela, nela selecione as opções desejadas.

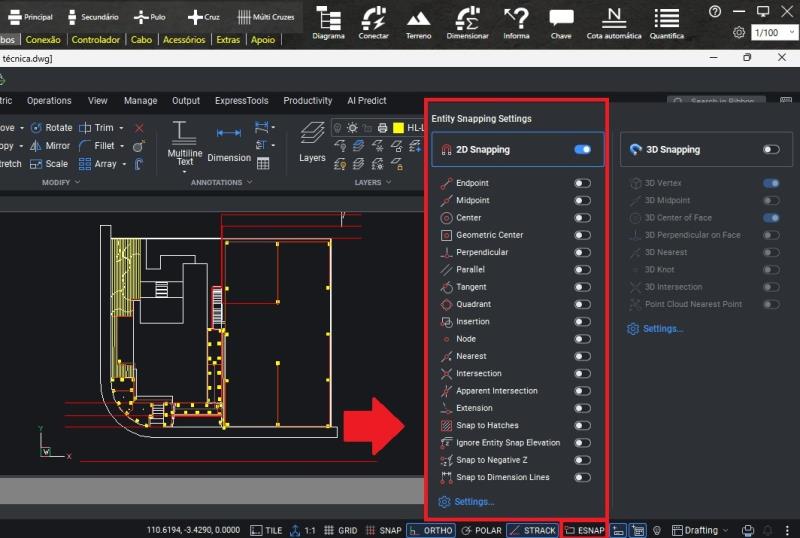

2- Pelo ícone: clique com o botão direito do mouse no ícone do Osnap e escolha os pontos de referência que deseja habilitar.

3- Atalho rápido: mantenha pressionada a tecla Shift(representado pelo nome ou uma seta, como na imagem) e clique com o botão direito do mouse. Um menu rápido será exibido, permitindo escolher as opções de forma imediata, para que consiga dar sequencia ao desenho.

Principais Opções de Osnap

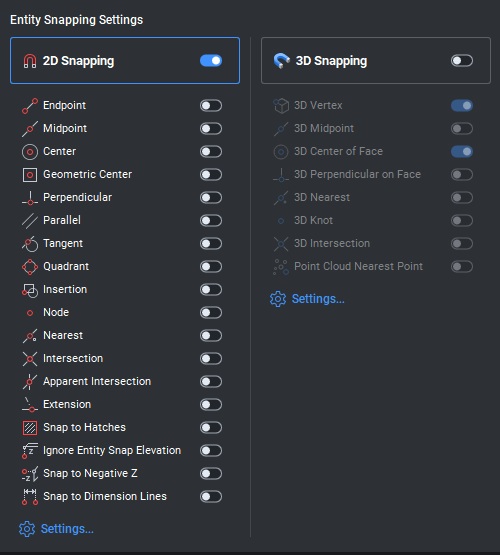

Endpoint (Extremidade): seleciona os pontos finais de linhas, arcos e polilinhas.

Midpoint (Ponto Médio): identifica a metade exata de um segmento, linha ou arco.

Center (Centro): atrai o cursor para o centro de círculos ou arcos.
Dica: mova o cursor ao redor da circunferência até aparecer o centro.

Gemetric Center: atrai o cursor para o centro de desenhos gemétricos.
Dica: mova o cursor ao redor da geometria até aparecer o centro.

Perpendicular (Perpendicularidade): cria linhas a 90° em relação a outra.

Parallel (Paralela): cria linhas paralelas a outras já existentes.
Dica: passe o cursor sobre a linha base para visualizar o prolongamento paralelo.

Tangent (Tangente): permite desenhar linhas ou mover objetos que tangenciem arcos ou circunferências.

Quadrant (Quadrante): localiza os pontos em 0°, 90°, 180° e 270° de uma circunferência.

Insertion (Ponto de Inserção): fixa o cursor no ponto de inserção de blocos e textos.
Atenção: a posição varia conforme o alinhamento do texto (esquerda, direita, centralizado, etc.).

Node (Nó): reconhece pontos criados ou importados no desenho.
Comando relacionado: PO para criar pontos.

Nearest (Mais Próximo): seleciona qualquer ponto sobre uma linha.
Recomendação: mantenha desativado para evitar cliques indesejados.

Intersection (Interseção): identifica a junção de dois ou mais objetos.

Apparent Intersection (Interseção Aparente): funciona como a interseção comum, mas ignora diferenças de altura (eixo Z), sendo útil em desenhos 3D.

Extension (Extensão): projeta virtualmente uma linha existente para criar novos objetos alinhados.

Snap to Hatches: Permite que o snap reconheça pontos em hachuras.

Ignore Entity Snap Elevation: Ignora a elevação (Z) dos objetos ao usar os pontos de snap. Quando ativado, o snap considera os objetos como se estivessem no plano XY (Z=0), evitando que você acabe pegando alturas diferentes em 3D sem perceber.

Snap to Negative Z: Permite que o snap reconheça objetos que estão abaixo do plano XY (valores negativos no eixo Z). Útil em desenhos 3D ou com níveis diferentes, quando você precisa capturar pontos que estão em um nível mais baixo que o atual.

Snap to Dimension Lines: Permite que o snap funcione também em linhas de cota (dimension lines). Facilita quando você quer alinhar ou referenciar algo diretamente a partir da geometria de uma cota já criada.

O Osnap é um recurso indispensável para garantir precisão, agilidade e qualidade no desenho técnico.
Em projetos grandes ou complexos, ele facilita o detalhamento e reduz o risco de erros de alinhamento ou medidas incorretas.

Vídeo Tutorial:
